Mérés
Redőnyök 1
Külső redőny falra szerelve
Az SK, SK + MKT egyenes vezetőkkel homlokzatra szerelt redőny épületek külső falaiban ablaknyílás építésére szolgál, mind az épülő, mind a már meglévő épületekben.
![](/img/instruction/rz-1.jpg)
![](/img/instruction/rz-2.jpg)
![](/img/instruction/rz-3.jpg)

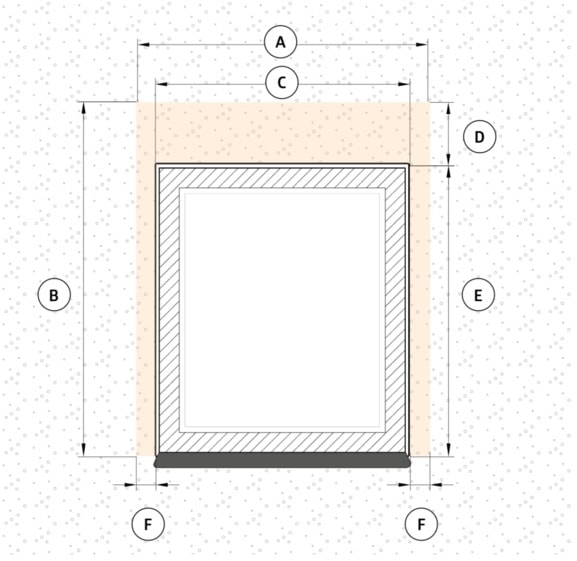

- A - BOX WIDTH (Ezt a méretet a konfigurátorunkban a "szélesség" mezőbe kell beírni) Ez a redőny teljes szélessége a vezetőkkel együtt.

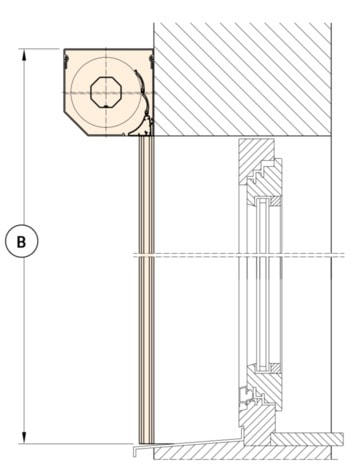

- B - REDŐNY MAGASSÁG (Ezt a méretet a konfigurátorunkban a "magasság" mezőbe kell beírni) Ez a redőny teljes magassága, a doboz a vezetőkkel együtt
- C - ABLAKMÉLYESÍTÉS SZÉLESSÉGE Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
- D - BOX HEIGHT A doboz magassága a vezetők nélkül, a magasság a redőny teljes méretétől függ, méretei 139-207 mm között mozognak.
- E - ABLAKMÉRÉS MAGASSÁGA Ha a mélyedés magassága nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
- F - VEZETÉS SZÉLESSÉGE Minden vezetősín-modell azonos 53 mm-es szélességgel.
Az ablakmélyedésbe beépített külső roló
A redőny egy ablakmélyedésbe van felszerelve, szögletes vagy egyenes vezetőkkel. Az SK, SK + MKT ablakmélyedésekben történő ablaknyílásra szolgál mind az épülő, mind a már meglévő épületekben.
![](/img/instruction/rz-4.jpg)
![](/img/instruction/rz-5.jpg)
![](/img/instruction/rz-6.jpg)

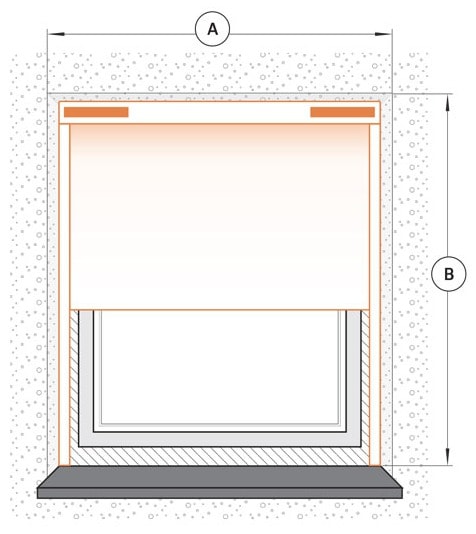

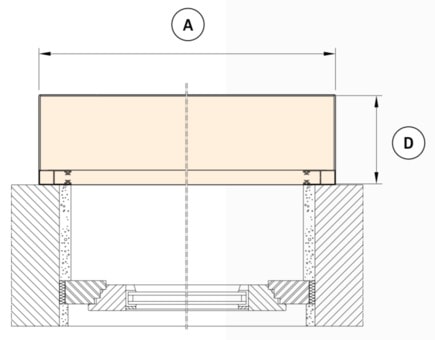

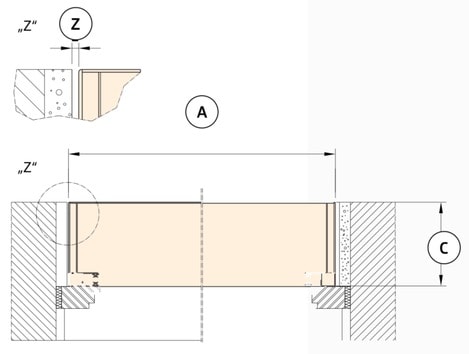

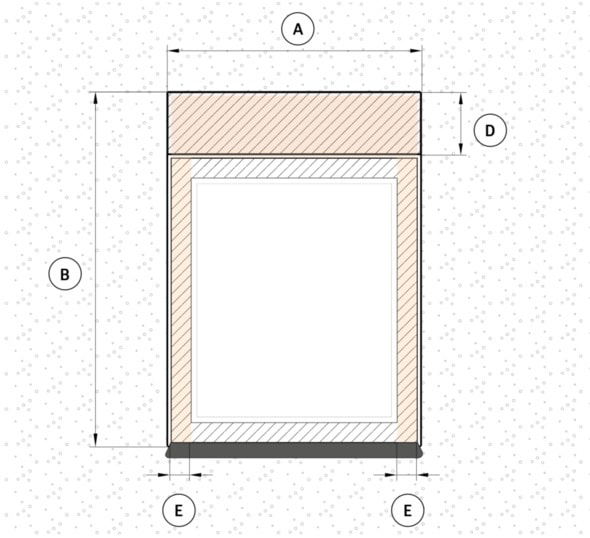

- A - ABLAKMÉLYEDÉS SZÉLESSÉGE (Ezt a méretet a konfigurátorunkban a "szélesség" mezőbe kell beírni a Z távolság figyelembevételével) Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
- B - ABLAKÜLÉS MAGASSÁGA (Ezt a méretet a konfigurátorunkban a "magasság" mezőbe kell beírni) Ha a bemélyedés magassága nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni.
- C - ABLAKÜLÉS MÉLYSÉGE Az ablakmélyedés mélysége az a méret, amit figyelembe kell venni a doboz méretének kiválasztásakor, a dobozok méretei 139mm - 207mm között mozognak, lásd az alábbi táblázatot "dobozok méretei"

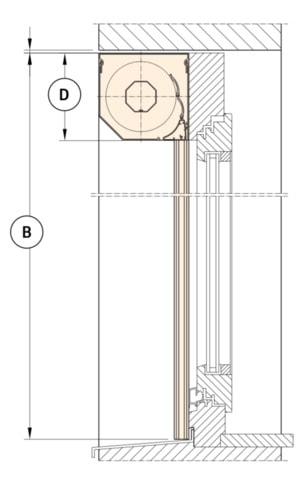

- D - DOBOZ MAGASSÁG Ez a doboz magassága vezetők nélkül, a magasság a redőny teljes méretétől függ, méretei pedig 139 mm - 207 mm között mozognak, lásd az alábbi táblázatot "dobozméretek"
- E - VEZETÉS SZÉLESSÉGE Minden vezetősín-modell azonos 53 mm-es szélességgel.
- Z - TÁVOLSÁG Ez az a távolság, amelyet le kell vonni az ablakmélyedés szélességéből a redőny szabad beszereléséhez. A mélyedés szélességéből levonunk mindkét oldalon 2 mm-t, így összesen 4 mm-t.
Redőnyök 2
Külső redőnyök típusa
![](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-7.png)
![](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-8.png)
![](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-9.png)
A redőny méretezése a beépítés módjától függően
Homlokzatra szerelt roló, egyenes vezetőkkel.
![](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-10.png)
redőnymagasság: H = W + S
A redőny az ablakmélyedésbe szögletes vagy egyenes vezetőkkel van felszerelve.
![](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-11.png)
redőnymagasság: H = W
Ha a bemélyedés szélessége és magassága nem minden ponton azonos, akkor a legkisebb mélyedésméretet kell venni, vagy a nyílást megfelelően korrigálni.
- L - A REDŐNY TELJES SZÉLESSÉGE
- G - ABLAKÜLÉS SZÉLESSÉGE
- P - VEZETÉS SZÉLESSÉGE (a használt vezetők típusától függően - lásd a vezetők típusait)
- H - REDŐNYÖK TELJES MAGASSÁGA
- W - ABLAKÜLÉS MAGASSÁGA
- S - REDŐNYBOX MAGASSÁG

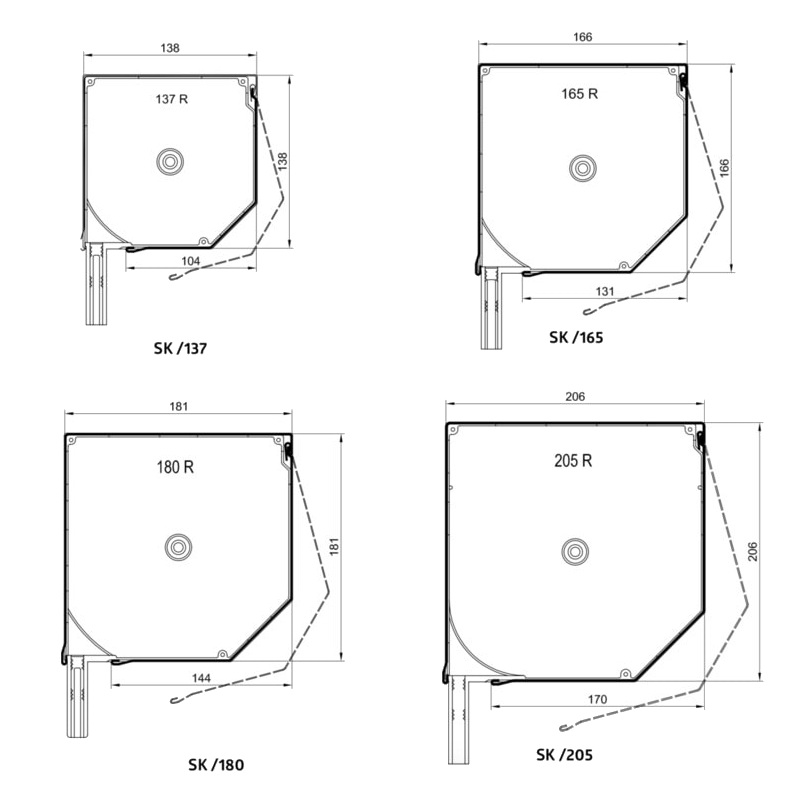

Dobozok és oldalborítók
![doboz méretei](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Model/rz-12-edit_3.png)
A dobozok maximális méretei
TELJES REDŐNYMAGASSÁG A PA39 PROFILHOZ | |||||
---|---|---|---|---|---|

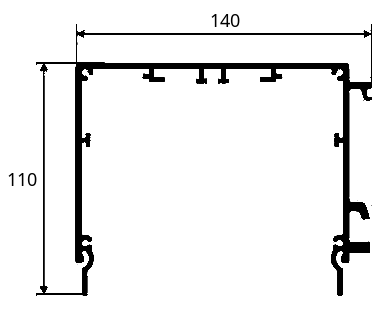

Doboz típus | A doboz magassága | A doboz szélessége | Roller SK | SK görgő motorral | Roller SK + MKT |
137 | 139 mm | 137 mm | 1560 mm-ig | 1440 mm-ig | - |
165 | 167 mm | 165 mm | 2390 mm-ig | 2280 mm-ig | 1500 mm-ig |
180 | 183 mm | 180 mm | 2950 mm-ig | 2790 mm-ig | 2300 mm-ig |
205 | 207 mm | 205 mm | 4320 mm-ig | 4050 mm-ig | 2400 mm-ig |
*MKT - szúnyogháló
Redőnyök 3
Útmutatók és profil
EGYENES ÚTMUTATÓ
PP 53
![egyenes vezető](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Boczne Prowadzenie/prowadnica prosta SK.png)
SZÖGVEZETÉS
PK 53
![szögvezető](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Boczne Prowadzenie/prowadnica katowa SK.png)
KETTŐS ÚTMUTATÓ
PPDO 53
![kettős útmutató](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Boczne Prowadzenie/rz-15.png)
EGYENES ÚTMUTATÓ
PP 68
![egyenes vezető nagy](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Boczne Prowadzenie/PP68.png)

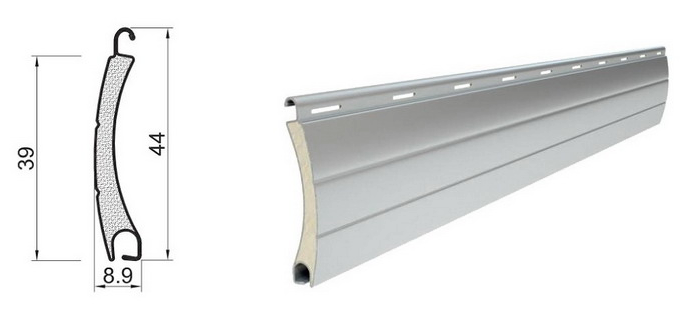

Profil PA39
![páncél színe](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Kolor/kolory pancerza.png)
*Nagyobb méretekhez:
A PA39 profilt a PA43 profil váltja fel - ez a profil elsősorban méretben különbözik és gyakorlatilag teljesen egyforma.
A PP 53 vezetőt a PP 68 vezető váltja fel.
Külső redőnyök alkatrészei
![redőny diagram](/media/static/Rolety/Rolety Zewnetrzne/Helpy/Wymiary/rz-17.png)
1. SK / 11 - ROLLER BOX FELSŐ
2. SK / 21 - REDŐS DOBOZ ALJA
3. BS 45 BOX OLDALBURKOLAT
4. NYOLCSZÖGES CSŐ
5. ADAPTÁLÓ GYŰRŰ
6. TARTÓ
7. CSAPÁGY
8. TEkercselő
9. AZ ÚTMUTATÓBAN A LAMELA CSÚSZKÁJA
10. VÁLÓ
11. REDŐS FÜGGÖNY ALUMÍNIUM PROFILBÓL
12. PROFIL DUGÓ
13. ALSÓ CSÍK
14. ALSÓ CSÍV DUGÓ
15. ÚTMUTATÓ
*Minden méret milliméterben van megadva
SCREEN külső redőnyök 1
Mérési utasítások külső Képernyős redőnyök
A redőny hosszú és problémamentes működése nem csak a kidolgozottság magas színvonalán múlik, hanem a helyes felszerelésén és összeszerelésén is. Ahhoz, hogy a roló tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
![](/img/instruction/h1-1.jpg)
![](/img/instruction/h1-2.jpg)

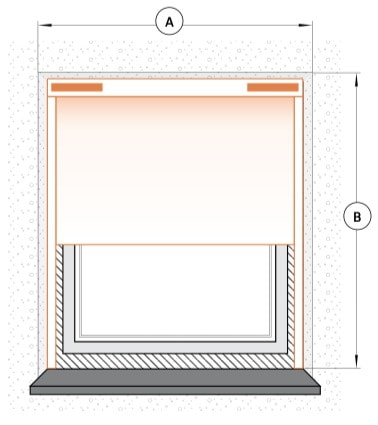

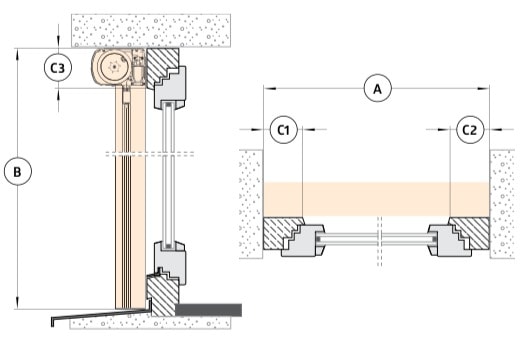

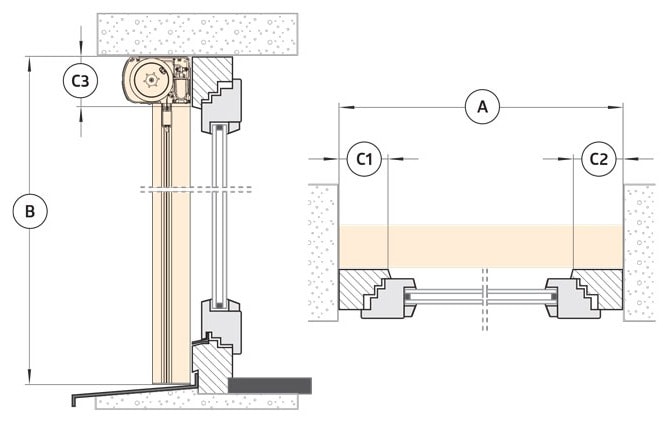

- A - SZÉLESSÉG Ez az ablak kívülről nyíló szélessége.
- B - MAGASSÁG Ez a kívülről nyíló ablak magassága.
- C1, C2, C3 - Az ablakkeret látható elemeinek szélessége
Az A és B méret a késztermék méretei.
*C1 és C2 a látható ablakkeret elemek szélessége (ha C1<25 mm vagy c2<25 összeszerelés lehetetlen)
Műszaki adatok

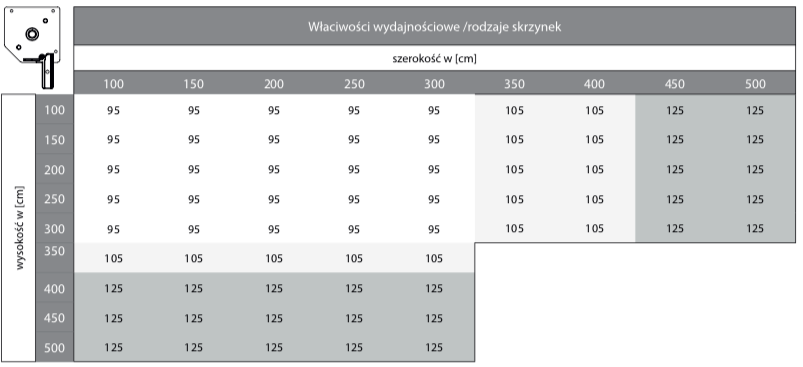

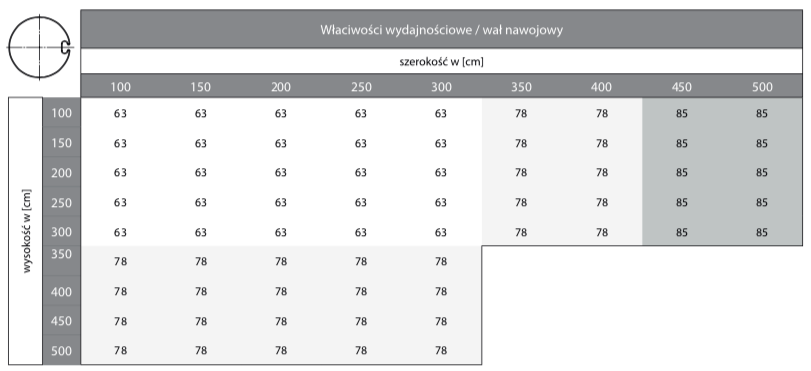

A dobozok által támogatott maximális méretek | ||
---|---|---|
Doboz típus | Max szélesség | maximum magasság |
95 | 3000 mm | 3000 mm |
105 | 3500 mm* | 4000 mm* |
125 | 5000 mm* | 5000 mm* |
*Ahol mindkét méret meghaladja a 3000 mm-t, nem tudunk olyan redőnyt gyártani. Csak egy lehet 3 méter felett, például: rendelhetsz 5000x3000-et, de nem rendelhetsz 5000x3100-at, ugyanez vonatkozik a 3100x5000-re is.
A rendszer teljesítményjellemzői | |
---|---|
A rendszer méretei [mm] | A rendszer tulajdonságai |
A doboz magassága: 95/105/125 | Szélellenállás [km/h]: 145 |
Felület [m2]: 9/12/15 | Napsugárzás csökkentés: 75% |
UV-sugarak szűrése: 8% |
SCREEN külső redőnyök 2

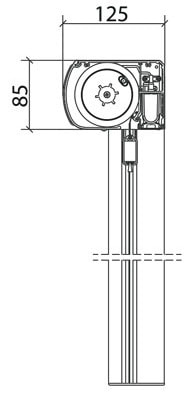

HEMA – 95. doboz
![95. doboz - 45°](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 95 45.png)
![95-90°-os doboz](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 95 90.png)
![Szabványos útmutató](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/prowadnica standard.png)
Alsó sín
![Alsó sín](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/listwa.png)
HEMA – 105. doboz
![105. doboz - 45°](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 105 45.png)
![105. doboz - 90°](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 105 90.png)
![Szabványos útmutató](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/prowadnica standard.png)
Alsó sín
![Alsó sín](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/listwa.png)
HEMA – 125. doboz
![125-45°-os doboz](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 125 45.png)
![125-ös doboz - 90°](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/Box 125 90.png)
![Szabványos útmutató](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/prowadnica standard.png)
Alsó sín
![Alsó sín](/media/static/Rolety/Rolety Screen/Rolety Zewnętrzne Screen/Helpy/Wymiary/listwa.png)
*Minden méret milliméterben van megadva.
Roller MINI
Mérési útmutató Roló MINI
A redőny hosszú és problémamentes működése nem csak a kidolgozottság magas színvonalán múlik, hanem a helyes felszerelésén és összeszerelésén is. Ahhoz, hogy a roló tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
Szabadon függő MINI

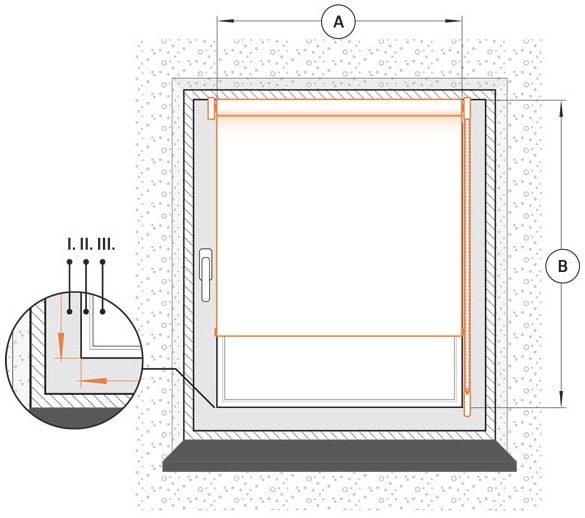

![](/img/instruction/r-mini.jpg)

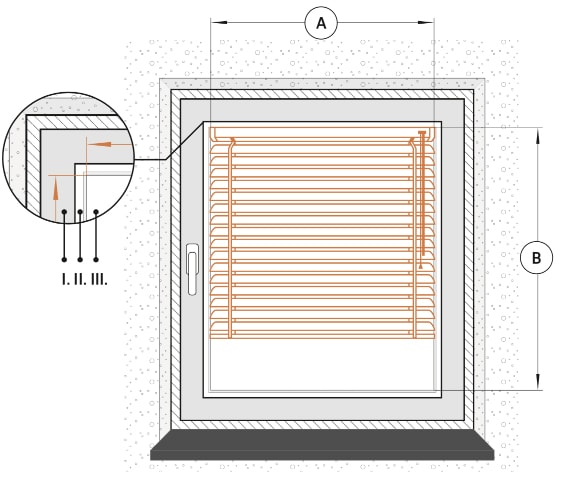

- A - SZÉLESSÉG Az üveg szélessége az üveggyöngyökkel együtt. A mérést azokon a helyeken végezzük, ahol az üveglap az ablakkerethez csatlakozik. Az A szélesség a szövet szélessége.
- B - MAGASSÁG A magasság az ablakkeret felső szélétől addig a helyig, ahol az üveglap csatlakozik az ablakkerethez.
- I - Ablakkeret
- II - Üvegező gyöngy
- III - Üveg
*Minden méret milliméterben van megadva
• Cső – A méret +4 mm
• Szövet – A méret
• Súlygerenda – A méret
Redőnyök MGS, MGII, MAXI
Mérési útmutató Roló MG, MGS
Az ablakredőny hosszú és problémamentes működése nem csak a kidolgozottság magas színvonalán, hanem a helyes illesztésén és összeszerelésén is múlik. Ahhoz, hogy a membrán tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
Csavarozott - ablakmélyedés
![](/img/instruction/r-mgs-1.jpg)

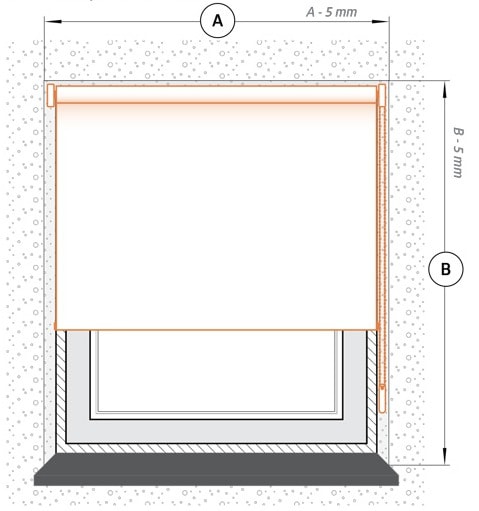

- A - ABLAKÜLÉS SZÉLESSÉGE Ha a bemélyedés szélessége nem minden ponton azonos, akkor a bemélyedés legkisebb méretét kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés szélességéből a redőny szabad felszereléséhez.
- B - ABLAKMÉLYSÉG MAGASSÁGA Ha a mélyedés magassága minden ponton nem azonos, akkor a mélyedés legkisebb méretét kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés magasságából a redőny szabad felszereléséhez.
Csavarozott - fal vagy mennyezet

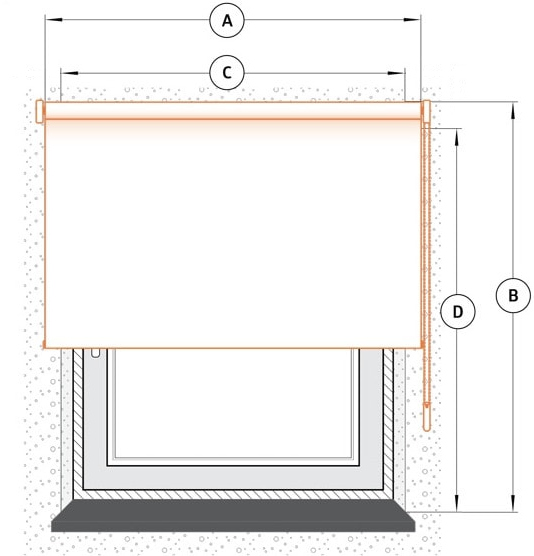

![súgó wymiar-mgs-2-edit.jpg (77 KB)](/media/static/Rolety/Rolety%20Wewnetrzne/MGII/help%20wymiar-mgs-2-edit.jpg)
- A - VAKSZÖVET SZÉLESSÉGE
- B - VAK MAGASSÁG
- C - ABLAKMÉLYEDÉS SZÉLESSÉGE
- D - AZ ABLAKMÉLYEDÉS MAGASSÁGA
Használja ezt az opciót, ha a redőnyt a falra szeretné felszerelni. Javasoljuk, hogy a redőny kb. 8-10 cm-rel legyen szélesebb és 8-10 cm-rel magasabb, mint az ablakmélyedés, hogy ne legyenek rések.
*A redőny felső szerkezete körülbelül 8 cm magas
További információk és megjegyzések
![Schematy Rolety MGS](/media/static/Rolety/Rolety Wewnetrzne/MGS/helpy/MGS adapter.png)
A beépített védőgallérnak köszönhetően a roló esztétikusan hasonlít a kazettás modellekre. Ezenkívül biztosítja az anyag oldalirányú vezetését. Egyedi megrendeléseknél lehetőség van csapágysín-csatlakozó alkalmazására, amely lehetővé teszi több redőny egymáshoz közeli összeszerelését, minimális hézaggal a szövetek között.
Ha szeretne redőnyt rendelni ezzel a csatlakozóval, írja le ezt a "megjegyzések" mezőben, hogy tájékoztasson minket és megbeszéljük a részleteket.
*Minden méret milliméterben van megadva
Dimenziós algoritmus
• Cső – A méret +4 mm
• Szövet – A méret
• Súlygerenda – A méret
• MG S támogatási profil
– A méret +15 mm
• MG S fedőprofil
– A méret +15 mm
• MG S rögzítési profil
– A méret +15 mm
Redőnyök MICRO, MICRO S
Mérési útmutató MICRO roló
Az ablakredőny hosszú és problémamentes működése nem csak a teljesítmény minőségén, hanem a helyes illesztésén és összeszerelésén is múlik. Annak érdekében, hogy az írisz tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi rajzokat a segédberendezésben szigorúan be kell tartani.
Csavarozott - ablakmélyedés
![](/img/instruction/r-micro-1.jpg)
Ha atipikus üveggyöngyei vannak, pl. "lekerekítettek", kérjük rendeléskor a "Modell" rovatban tüntesse fel! Speciális vezetőcsíkokat készítünk Önnek, amelyek tökéletesen tapadnak az üveggyöngyök lekerekített felületére. (Lásd az alábbi ábrát)
![](/img/instruction/r-micro-2.jpg)
KLASSZIKUS
![](/img/instruction/r-micro-3.jpg)
KEREKÍTETT

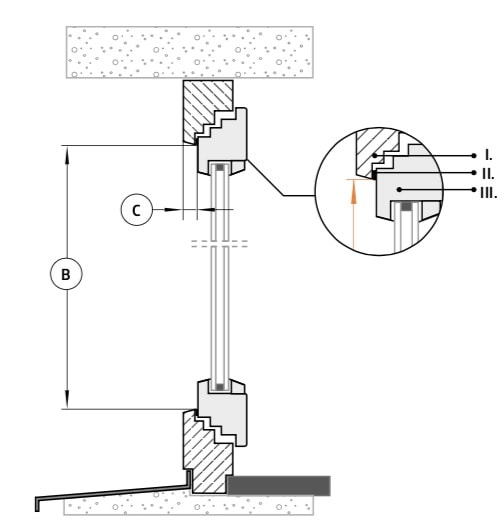

- A - SZÉLESSÉG Az üveg szélessége üveggyöngyökkel ellátott vázával. (A mérést ott végezzük, ahol az üvegezés az ablakkerettel érintkezik).
- B - MAGASSÁG Ez az üveg magassága az üveggyöngyökkel együtt. (A mérést ott végezzük, ahol az üvegezés az ablakkerettel érintkezik). *a 100%-ban elsötétítő változatban a kazetta akár 180 cm-es szövet befogadására is alkalmas.
- C - AZ ÜVEG FÉNY SZÉLESSÉGÉNEK SEGÉDMÉRETE
*A MICRO roló az üveglapok közötti térben az üveg fényében működik. (A méretezésnél kérjük megadni a harmadik segédméretet, ami az üvegablak szélessége, mérje meg az üvegméreteket TÖMÍTÉS NÉLKÜL) csak az ÜVEG méreteit vesszük! ez lehetővé teszi a redőny megfelelő és szabad működését. A segédméret a méretek alatt egy további mezőben található.
- I - Ablakkeret
- II - Üvegező gyöngy
- III - Üveg
*A 2000 mm-t (200 cm) meghaladó magasságú redőnyök nem rejtőzhetnek el teljesen a kazettában.
**Minden méret milliméterben értendő
Rakott redőnyök
Rakott redőnyök mérési útmutatója
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
Telepítés az ablakmélyedésen belül
![Telepítés az ablakmélyedésen belül](/media/static/SCOW/we-wnece-,mniejsze.jpg)

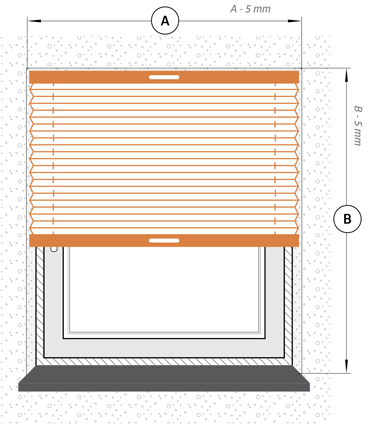

- A - ABLAKMÉLYESÍTÉS SZÉLESSÉGE Ha a mélyedés szélessége nem minden ponton azonos, használja a legkisebb méretet. 5 mm az a távolság, amelyet le kell vonni a mélyedés szélességéből, hogy a redős redőny szabadon felszerelhető legyen.
- B - ABLAKMÉLYSÉG MAGASSÁGA Ha a mélyedés magassága nem minden ponton azonos, használja a legkisebb mértéket. 5 mm az a távolság, amelyet le kell vonni a mélyedés magasságából, hogy a redős redőny szabadon felszerelhető legyen.
Az ablakmélyedésen belüli beépítés a következő típusú redőnyökre vonatkozik: 1SCOW, 2SCOW.
Falra/mennyezetre szerelés

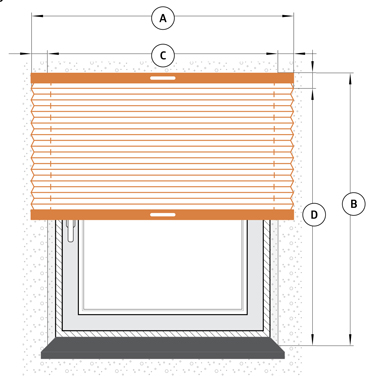

![Falra szerelés](/media/static/SCOW/na-scianie-mniejsze.jpg)

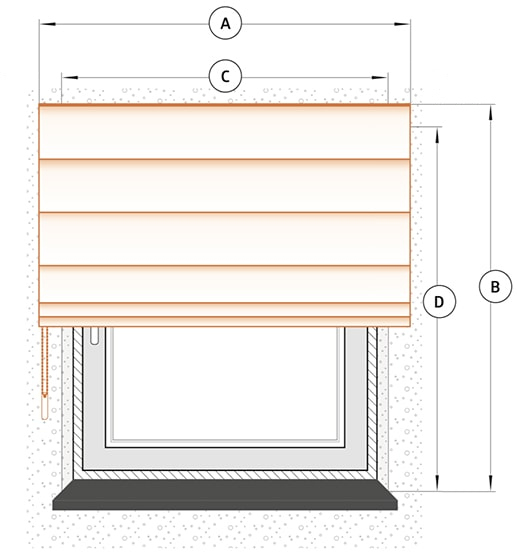

- A - PRESSZETT RAKATSZÉLESSÉG
- B - RASZTOTT RAKÁT MAGASSÁG
- C - ABLAKMÉLYEDÉS SZÉLESSÉGE
- D - ABLAKÜLÉS MAGASSÁGA
Használja ezt az opciót, ha a redős redőnyöket a falra szeretné felszerelni. Javasoljuk, hogy a redőzött redőny kb. 8-10 cm-rel szélesebb és 8-10 cm-rel magasabb legyen az ablakmélyedésnél, hogy elkerülje a réseket.
A falra/mennyezetre szerelés a következő típusú redőnyökre vonatkozik: 1SCOW, 2SCOW.
Üvegező gyöngyök közé szerelés
![Üvegező gyöngyök közé szerelés](/media/static/Rolety/Rolety Plisowane/zpp-1-edit.jpg)
- A - WIDTH Az üveg látható területének szélessége.
- B - MAGASSÁG Az üveg látható területének magassága.
- I - Ablakkeret
- II - Üvegező gyöngy
- III - Üveg
*A redős redőny az üvegtábla területén belül, az üveglapok között működik. (Méréskor a tömítések nélkül végezze el, csak az üveget mérje!) Ez lehetővé teszi a redős redőny megfelelő és zökkenőmentes működését.
Az üveglapok közötti szerelés a következő típusú redőnyökre vonatkozik: 2SCK.
Nem invazív rögzítés az ablakszárnyra

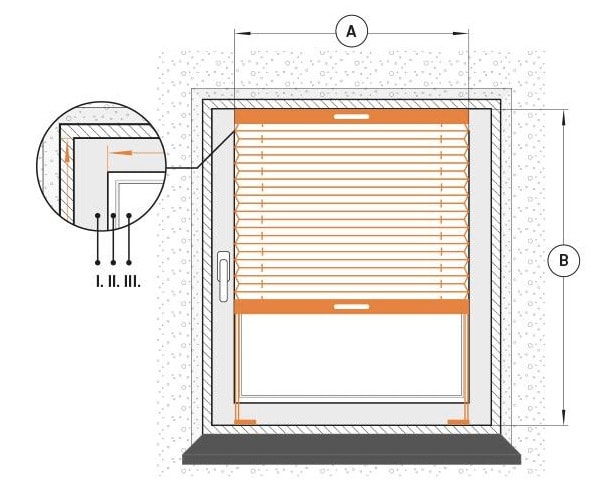

![Nem invazív rögzítés az ablakszárnyra](/img/instruction/zpp-2.jpg)

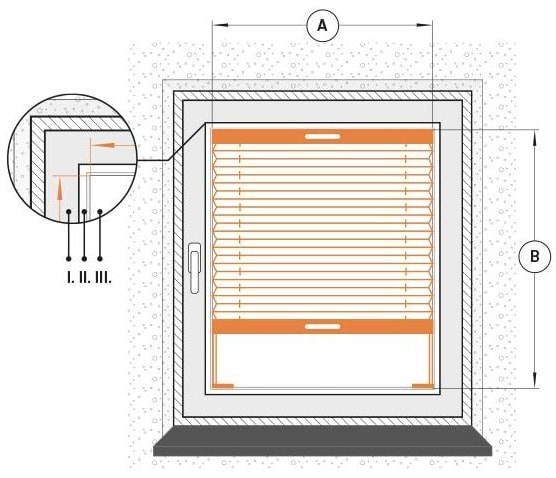

- A - SZÉLESSÉG Az üveg szélessége, beleértve az üveggyöngyöket.
- B - MAGASSÁG Ez az ablakszárny magassága.
- I - Ablakkeret
- II - Üvegező gyöngy
- III - Üveg
*Méréskor ügyeljen arra, hogy a redős redőny ne ütközzen az ablak kilincsébe.
Az ablakszárnyra történő non-invazív rögzítés a következő típusú redőnyökre vonatkozik: 2SCK, 1SCOW, 2SCOW.

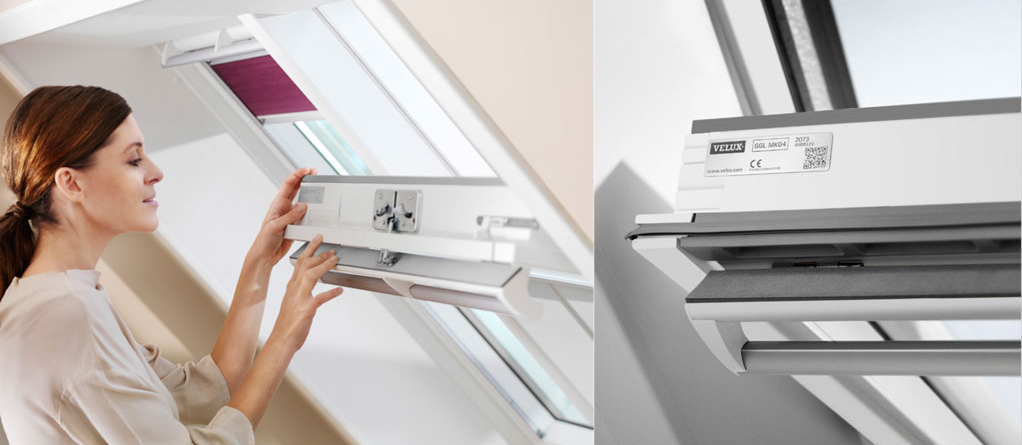

Redős redőnyök felszerelése tetőablakra

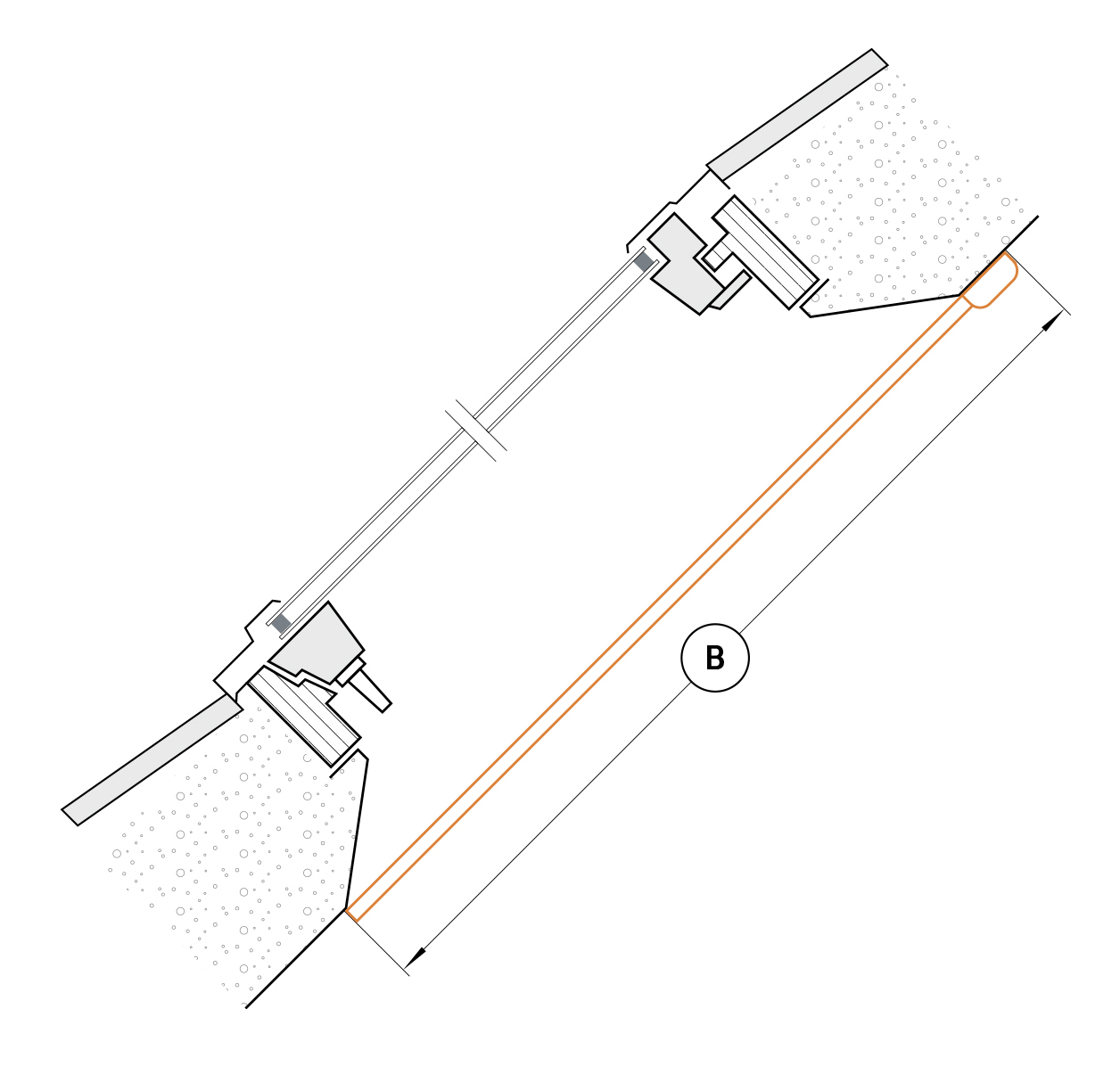

![Telepítés tetőablakra](/img/instruction/zpp-3.jpg)
![Tetőablak felülnézete](/img/instruction/zpp-4.jpg)
![A tetőablak oldalnézete](/img/instruction/zpp-5.jpg)

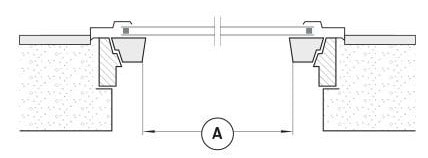

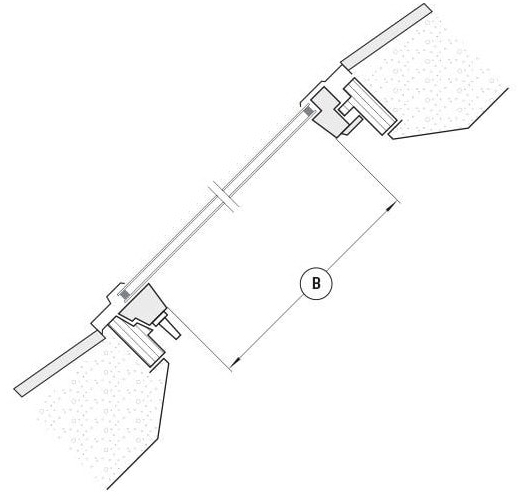

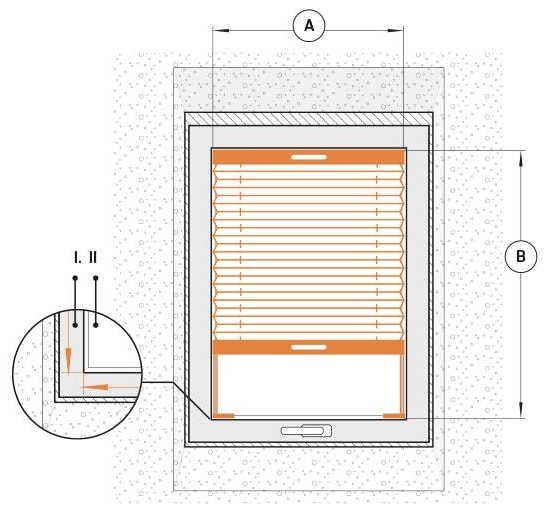

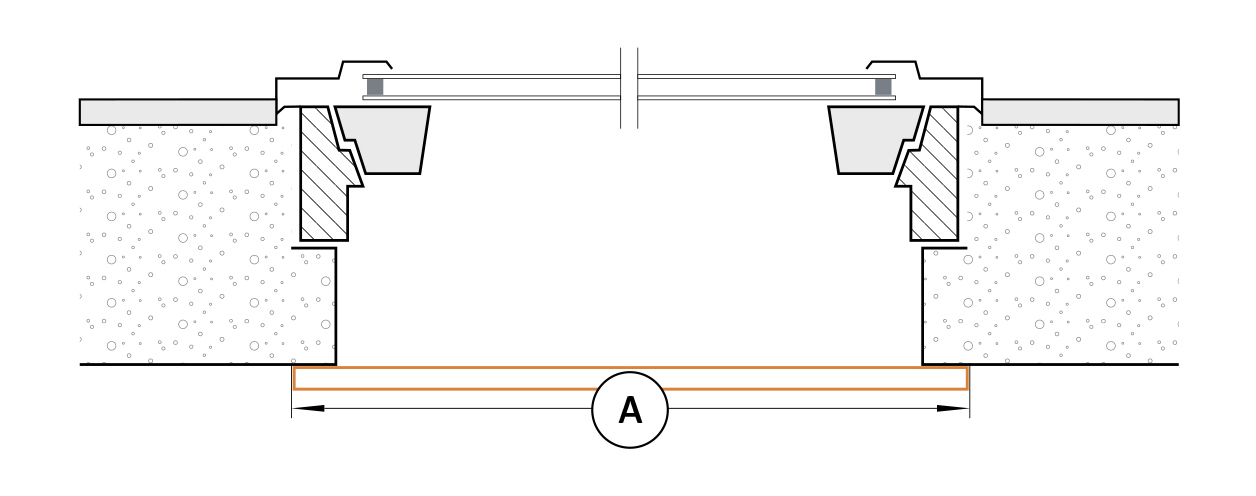

- A – SZÉLESSÉG Az üveglap szélétől széléig terjedő szélesség.
- B - MAGASSÁG Az üveglap szélétől széléig mért magasság.
- I - Ablakkeret
- II - Üveg
Tetőablakokra csak COSIMO SL redős redőny szerelhető fel.
*Minden méret milliméterben van megadva.
Római vakok
Mérési utasítás
Római rolók
Az ablakredőny hosszú és problémamentes működése nem csak a teljesítmény minőségén, hanem a helyes illesztésén és összeszerelésén is múlik. Annak érdekében, hogy az írisz tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
A következő rajzokat a segédberendezésben szigorúan be kell tartani.
Beépítés az ablakmélyedésbe

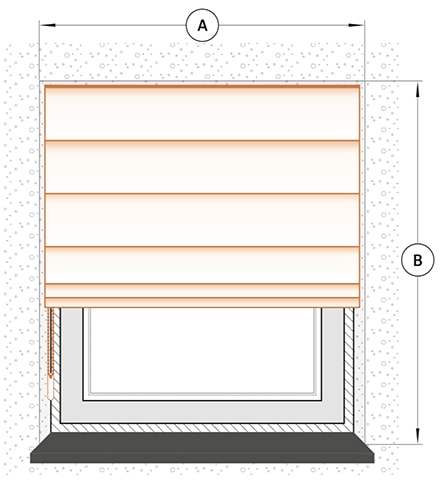

![Beépítés az ablakmélyedésbe](/img/instruction/rr1.jpg)

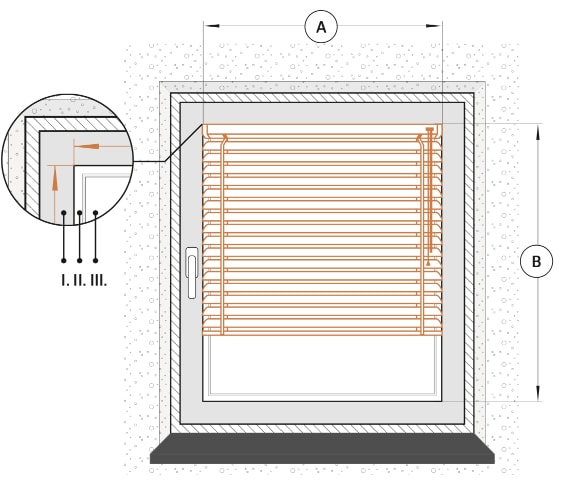

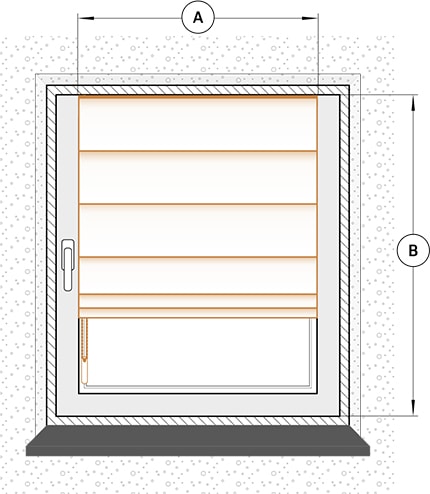

- A - AZ ABLAKÜLÉS SZÉLESSÉGE Ha a rés szélessége nem minden pontban egyenlő, akkor a rés legkisebb méretének azonosnak kell lennie. 5 mm az a távolság, amelyet le kell venni az ablakmélyedés szélességétől a redőnyre való szabad felszereléshez.
- B - AZ ABLAKÜLÉS MAGASSÁGA Ha az üreg magassága nem minden pontban egyenlő, akkor az üreg legkisebb méretének azonosnak kell lennie. 5 mm az a távolság, amelyet le kell venni az ablakmélyedés magasságától a redőnyre való ingyenes felszereléshez.
Felszerelés az ablakkeretre - nem invazív lehetőség
![Felszerelés az ablakkeretre - nem invazív lehetőség](/img/instruction/rr2-00-2.jpg)
- A – SZÉLESSÉG Az üveg szélessége üveggyöngyökkel

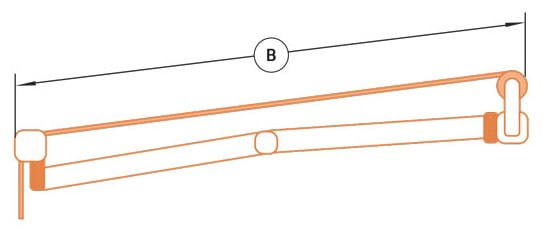

- B - MAGASSÁG Ez a magasság a keret tetejétől az aljáig.
Falra/mennyezetre szerelés
![Falra/mennyezetre szerelés](/media/static/Rolety/Rolety%20Rzymskie/rr3-edit.jpg)
- A - WIDTH ROLLER Ez a redőnyök teljes szélessége. Emlékeztetni kell arra, hogy a redőny szélesebb volt, mint az ablakmélyedés, min. 5-8 cm-re, hogy elhagyása után ne legyen fény.
- B - HEIGHT ROLLER Ez a redőnyök teljes magassága. Feltekerve a római roló hosszától függően 22-35 cm magasságot ér el.
- C - ABLAKMÉLYEDÉS SZÉLESSÉGE
- D - ABLAKÜLÉS MAGASSÁGA
Elérhető modellek
A Knall webáruházban kapható római rolók kétféle változatban kaphatók. Ezek nagyon hasonló rendszerek, amelyek főleg esztétikailag különböznek egymástól.
2. modell
![2. modell](/media/static/Rolety/Rolety Rzymskie/Helpy/Rodzaj/rz model 2.png)
Roló, kör alakú alsó huzallal* (4 mm).
Átlátszó vízszintes szalaggal. Csomag min. 23 cm.
3. modell
![3. modell](/media/static/Rolety/Rolety Rzymskie/Helpy/Rodzaj/rz model 3.png)
Roló, kör alakú alsó huzallal* (3 mm).
Az anyag hátoldalán redőkkel. Csomag min. 21 cm.

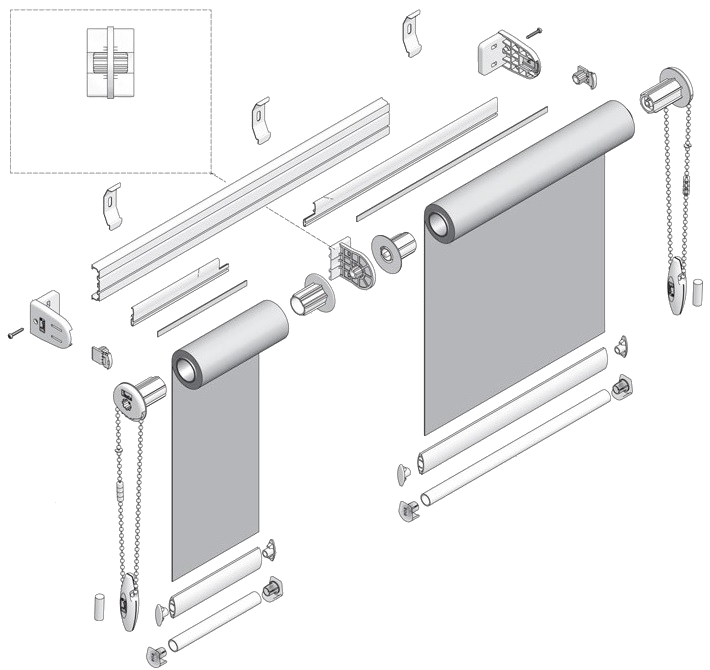

kiegészítők
![Nem invazív felső konzol PVC ablakokhoz](/img/instruction/rr2-16.jpg)
Nem invazív felső konzol PVC ablakokhoz
![Nyitott sín levehető vezetékekkel](/img/instruction/rr2-17.jpg)
Nyitott pálya levehető zsinórokkal
![Univerzális konzol](/img/instruction/rr2-18.jpg)
Univerzális konzol
![Nem invazív alsó konzol a húrok telepítéséhez](/img/instruction/rr2-19.jpg)
Nem invazív alsó konzol a húr beszereléséhez

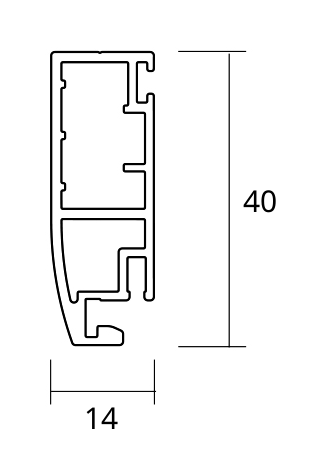

![Pálya keresztmetszet](/img/instruction/rr2-20.jpg)
Pálya keresztmetszet
![Mennyezeti konzol](/img/instruction/rr2-21.jpg)
Mennyezeti konzol
*Minden méret milliméterben értendő
*Feltekerve a roló 22-35 cm magasságot ér el, a roló hosszától függően.
Tetőredőnyök VELUX / FAKRO
Mérési útmutató VELUX / FAKRO tetőredőnyök
![](/img/instruction/velux-1.jpg)
![](/img/instruction/velux-2.jpg)

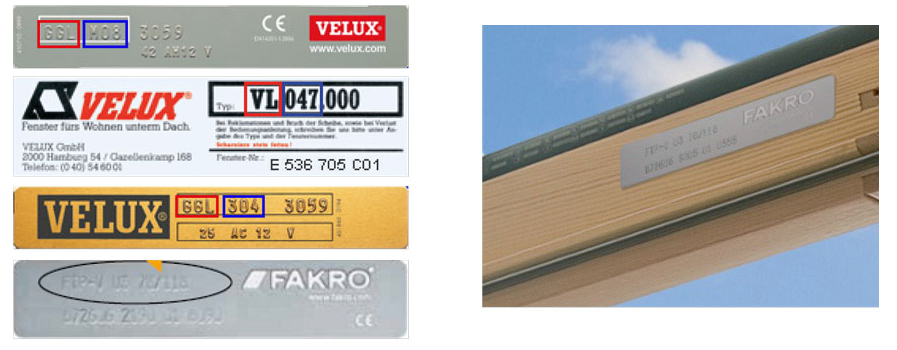

- 1. Amikor kinyitja a VELUX / FAKRO ablakot a szárny jobb vagy bal felső sarkában, egy adattáblát talál.
- 2. Az adattáblák elhelyezkedése és megjelenése az ablakmodelltől függően eltérő. Ellenőrizze a típust és méretet az oldalon látható módon.
- 3. Válassza ki a megfelelő ablaktípust: FAKRO példa: 78x118 VELUX példa: GGL, MK08
- 4. Ha valamilyen oknál fogva nincs adattábla az ablakán, mérje meg a szárny külső méretét (szélesség és magasság), és forduljon tanácsadónkhoz, aki segít az ablak méretének meghatározásában.
Belső reluxa
reluxák
mérési utasításokat
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
Beépítés az üveglapok közé
![](/img/instruction/z1.jpg)
- A - WIDTH (SZÉLESSÉG) Ez az üveg "fényének" szélessége (a tömítés nélkül).
- B - MAGASSÁG Ez az üveg "fényének" magassága (a tömítés nélkül).
- I - ABLAKKERET
- II - ÜVEGEZŐ GYÖNGY
- III - ÜVEG
Üvegező gyöngyökre szerelés
![](/img/instruction/z2.jpg)
- A - WIDTH Az üveg szélessége az üveggyöngyökkel együtt.
- B - MAGASSÁG Az üveg magassága az üveggyöngyökkel együtt.
- I - ABLAKKERET
- II - ÜVEGEZŐ GYÖNGY
- III - ÜVEG

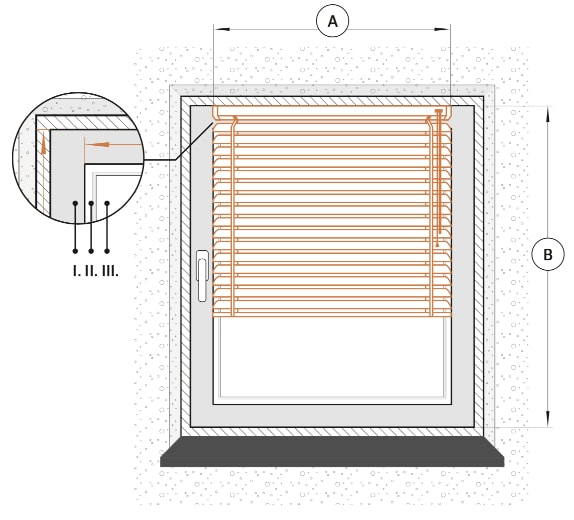

Nem invazív szerelés az ablakszárnyra
![](/img/instruction/z5.jpg)
- A - WIDTH Az üveg szélessége az üveggyöngyökkel együtt.
- B - MAGASSÁG Ez az ablakszárny magassága
- I - ABLAKKERET
- II - ÜVEGEZŐ GYÖNGY
- III - ÜVEG
Beépítés az ablakmélyedés belsejébe

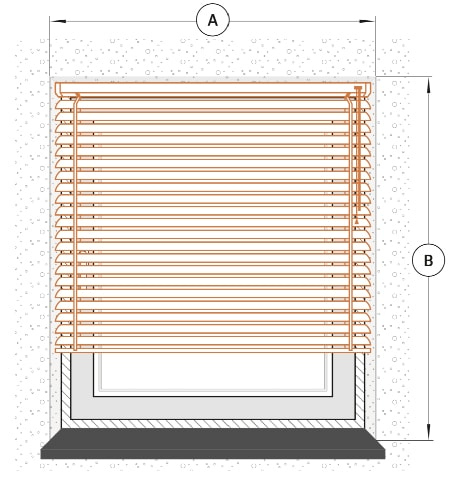

![súgó wymiar z3 edit.jpg (114 KB)](/media/static/Zaluzje/help/help%20wymiar%20z3%20edit.jpg)
- A - ABLAKMÉLYESÍTÉS SZÉLESSÉGE Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés szélességéből a redőnyök egyszerű felszerelése érdekében.
- B - ABLAKMÉLYESÍTÉS MAGASSÁGA Ha a bemélyedés magassága nem minden ponton azonos, akkor a legkisebb mélyedésméretet kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés magasságából a redőnyök egyszerű felszerelése érdekében.
*Ne feledje, hogy a redőnyök feltekerésekor a mechanizmus magassága a léccsomag vastagságával megnő, ami bizonyos esetekben akadályozhatja az ablak nyitását.
*A lamella csomagok magassága a redőny leírásánál található.
Falra szerelés

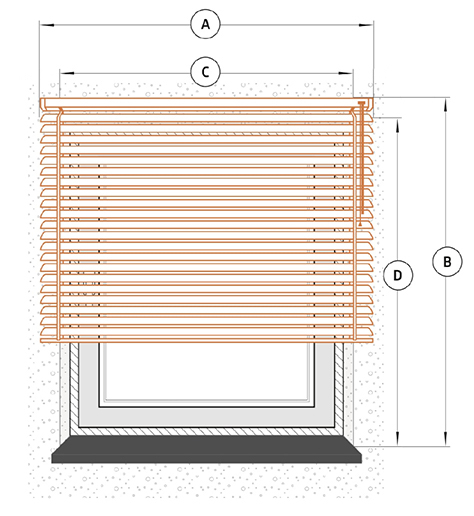

![súgó wymiar z4 edit.jpg (126 KB)](/media/static/Zaluzje/help/help%20wymiar%20z4%20edit.jpg)
- A - VAKSZÉLES
- B - VAK MAGASSÁG
- C - ABLAKMÉLYEDÉS SZÉLESSÉGE
- D - ABLAKÜLÉS MAGASSÁGA
Használja ezt az opciót, ha a redőnyöket a falra kívánja szerelni. Javasoljuk, hogy a redőny kb. 8-10 cm-rel szélesebb és 8-10 cm-rel magasabb legyen, mint az ablakmélyedés, hogy ne legyenek rések.
*Minden méret milliméterben van megadva
** A redőnyök magasságában kismértékű eltérések lehetnek. Az eltérések tűréshatára -5 mm és +35 mm között van.
Függőleges redőnyök
Mérési útmutató Függőleges rolók
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
Csavarozott - ablakmélyedés

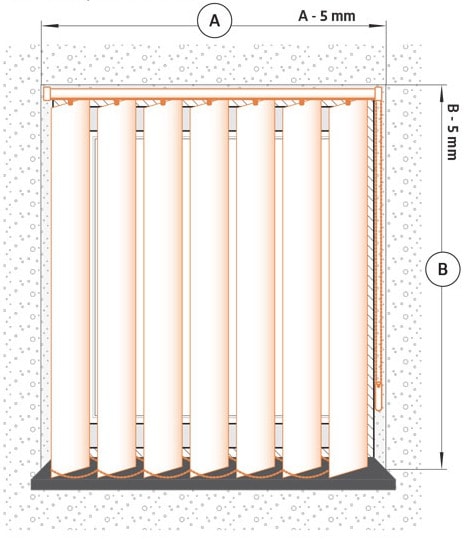

![](/img/instruction/zpv-2.jpg)
- A - ABLAKMÉLYESÍTÉS SZÉLESSÉGE Ha a bemélyedés szélessége nem minden ponton azonos, akkor a legkisebb bemélyedés méretet kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés szélességéből a redőnyök szabad felszereléséhez.
- B - ABLAKMÉLYESÍTÉS MAGASSÁGA Ha a bemélyedés magassága nem minden ponton azonos, akkor a legkisebb mélyedésméretet kell venni. 5 mm az a távolság, amelyet le kell vonni az ablakmélyedés magasságából a redőnyök szabad felszereléséhez.
Csavarozott - fal vagy mennyezet
![zpv-1-edit.jpg (93 KB)](/media/static/Zaluzje/Zaluzje%20pionowe%20wertikale/zpv-1-edit.jpg)

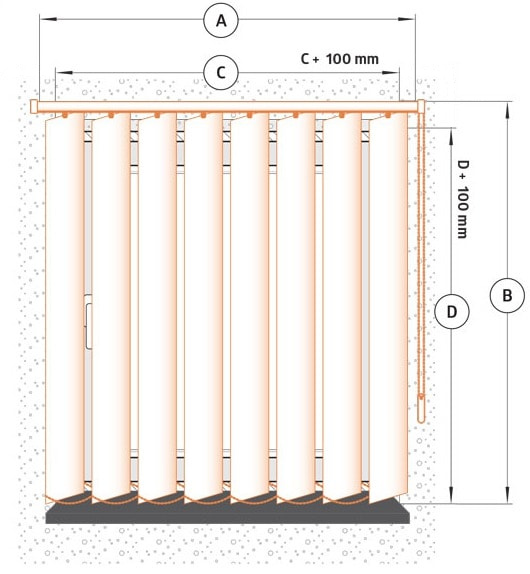

- A - REDŐNYSZÉLESSÉG
- B - REDŐNY MAGASSÁG
- C - ABLAKMÉLYESÍTÉS SZÉLESSÉGE 100 mm az a javasolt távolság, amelyet hozzá kell adni az ablakmélyedés szélességéhez a rések elkerülése érdekében.
- D – ABLAKMÉLYSÉG MAGASSÁGA 100 mm az a javasolt távolság, amelyet hozzá kell adni az ablakmélyedés szélességéhez, hogy elkerüljük a hézagokat.
*Minden méret milliméterben van megadva.
Külső reluxa
Mérési kézikönyv reluxa
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.

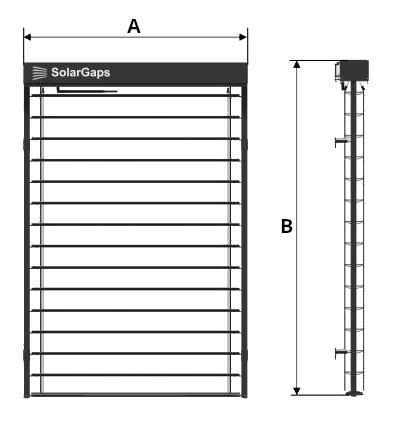

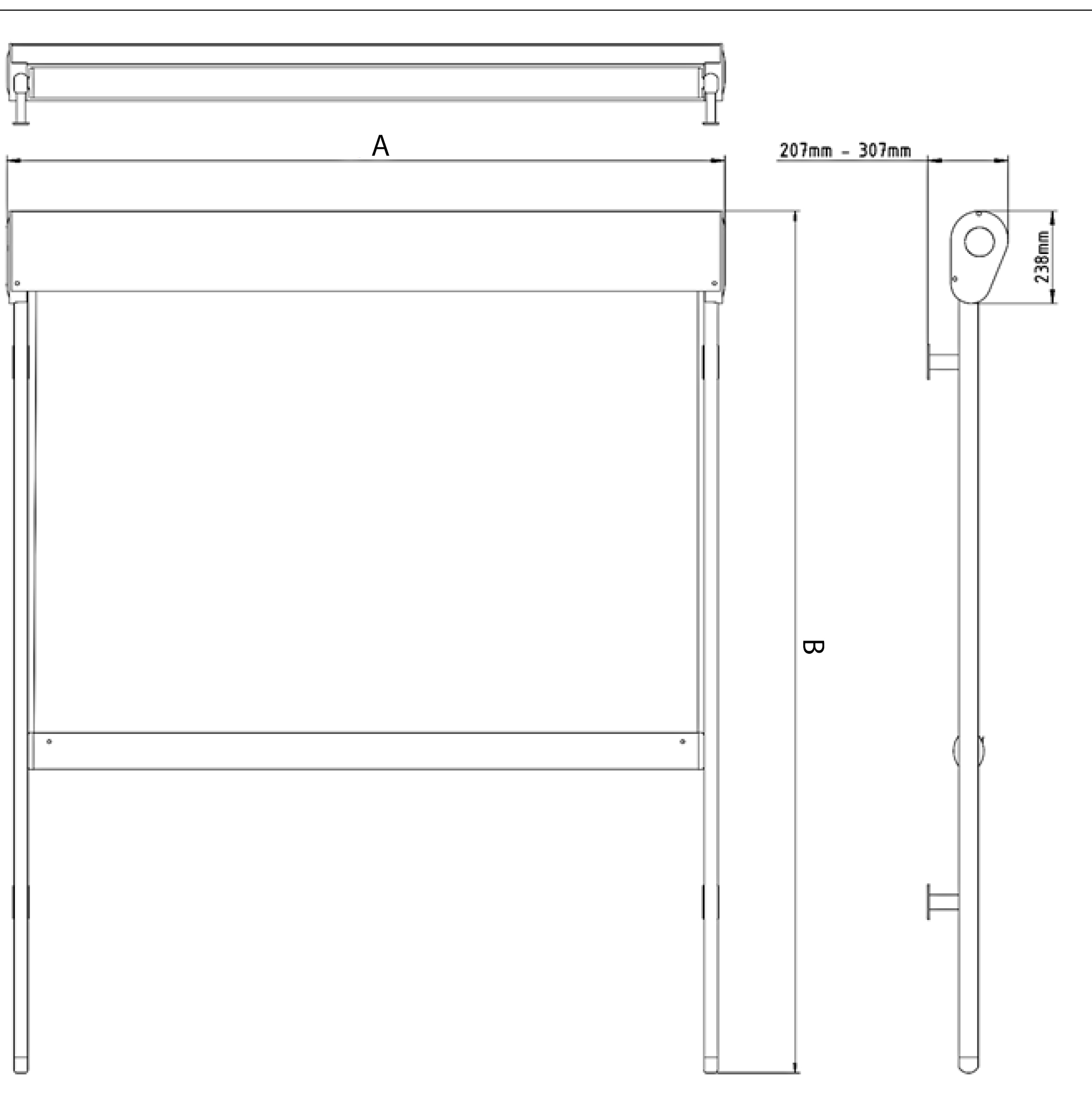

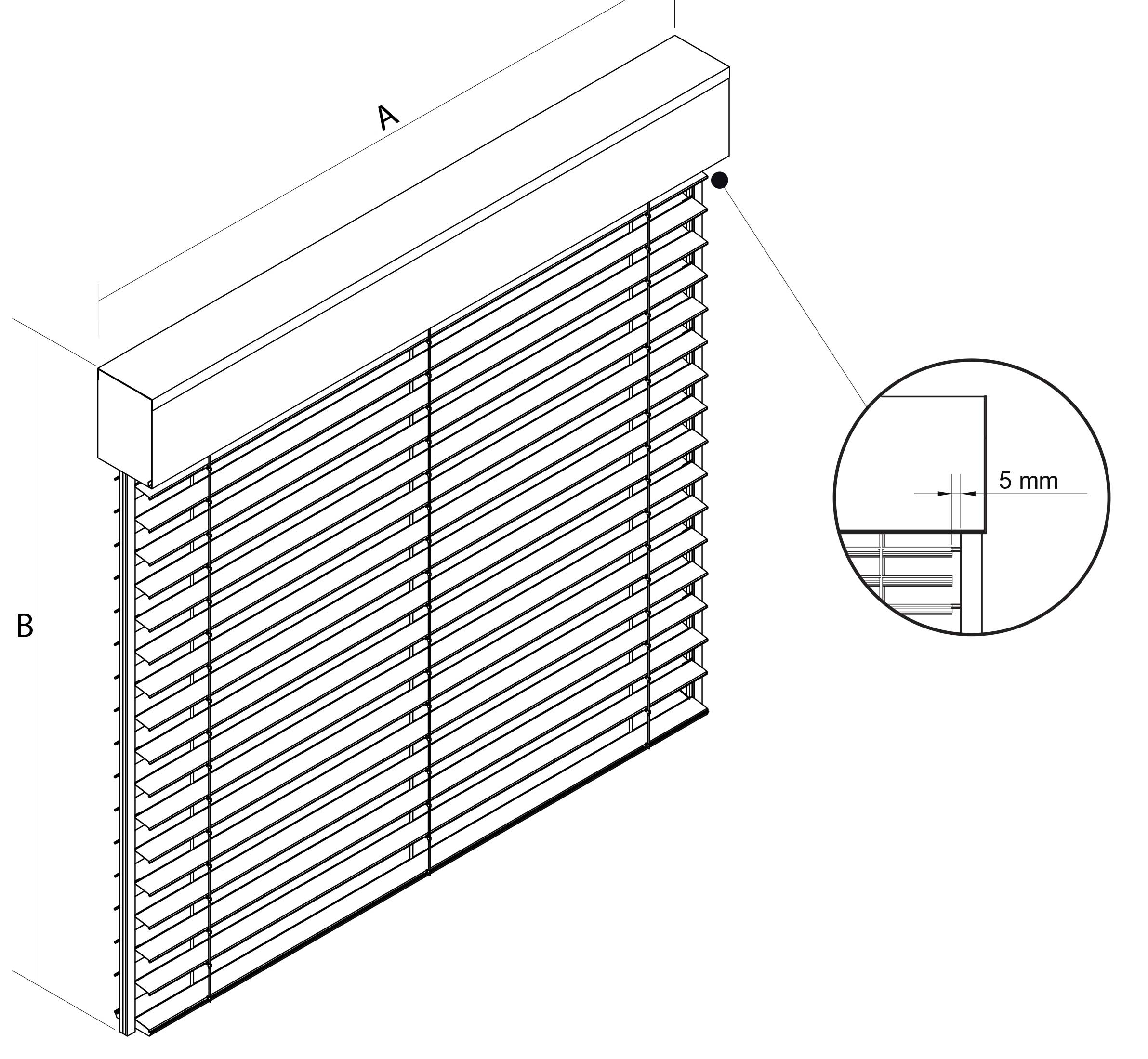

![](/media/static/%C5%BCaluzje%20fasadowe/helpy/SuplemeZ90-3.jpg)
- A - A zsaluzia teljes szélessége
- B - A zsaluzia teljes magassága
A B magasságot a dobozzal együtt kell megadni, a doboz méreteit az alábbi táblázat szerint kell kiválasztani:

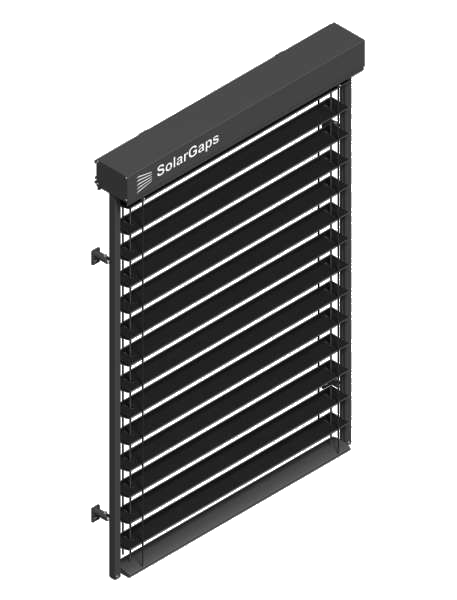

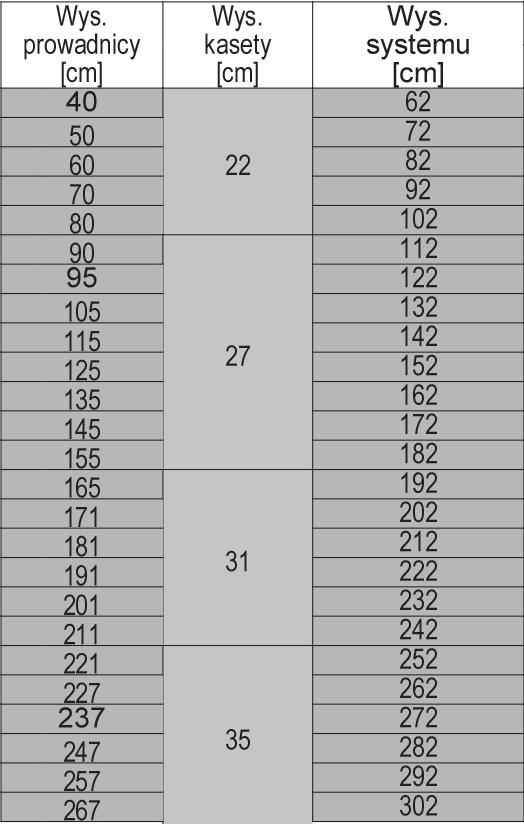

Żaluzje Z90 | Żaluzje C80 | |||
---|---|---|---|---|
A kazetta magassága [cm] | Vezetőmagasság [cm] | Rendszer magassága [cm] | Vezetőmagasság [cm] | Rendszer magassága [cm] |
22 | 40 50 60 70 80 90 100 110 120 130 140 150 160 | 62 72 82 92 102 112 122 132 142 152 162 172 182 | 40 50 60 70 80 | 62 72 82 92 102 |
27 | 165 175 185 195 205 215 | 192 202 212 222 232 242 | 90 95 105 115 125 135 145 155 | 112 122 132 142 152 162 172 182 |
31 | 221 231 241 251 261 271 | 252 262 272 282 292 302 | 165 171 181 191 201 211 | 192 202 212 222 232 242 |
35 | 277 287 297 307 317 | 312 322 332 342 352 | 221 227 237 247 257 267 | 252 262 272 282 292 302 |
Függőleges napellenzők
Függőleges napellenzők Fakro VMZ/VMB mérési útmutató
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
A mérést az ablak külső oldalán végezzük
![](/img/instruction/mar-p-1.jpg)
![](/img/instruction/mar-p-2.jpg)

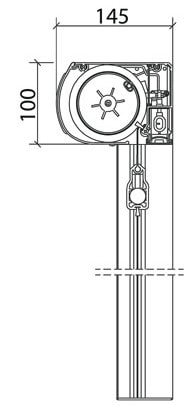

- A - WIDTH Ez a külső ablakmélyedés szélessége.
- B - MAGASSÁG Ez a külső ablakmélyedés magassága.
- C1, C2, C3 - A LÁTHATÓ KERETELEMEK SZÉLESSÉGE
*C1 és C2 a látható keretelemek szélessége az oldalsó részben (C1<25mm, vagy C2<25mm - MONTÁZÁS LEHETETLEN!)
*Minden méret milliméterben van megadva
Teraszos napellenzők
Mérési utasítás Terasz napellenzők
A napellenző hosszú és hibamentes működése nem csak a kidolgozottság minőségén, hanem a helyes beállításán és felszerelésén is múlik. Ahhoz, hogy a napellenző tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan méretezni kell.
Az alábbi segédrajzokat szigorúan be kell tartani.
Montázs csavarozással
![Terasz napellenző - elölnézet](/img/instruction/mar-1.jpg)
![Terasz napellenző oldalnézetből](/img/instruction/mar-2.jpg)

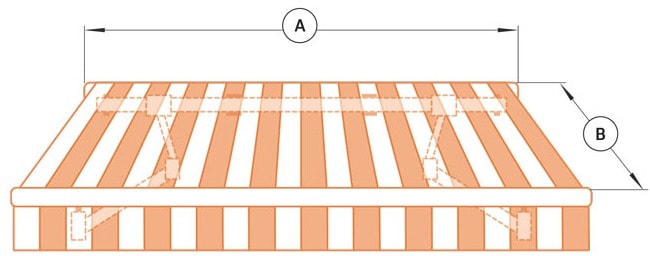

- A - A NAPELLŐ SZÉLESSÉGE
- B - A napellenző KINYÚJTÁSA A napellenző hatótávolsága a dőlésszögétől függ. A napellenző hatótávolsága az épület falától a feszítőgerendaig terjedő távolság, körülbelül 4 fokos dőlésszöggel. A legtöbb esetben a dőlésszög nagyobb (a csapadék megfelelő elvezetéséhez az ajánlott dőlésszög 14 fok).

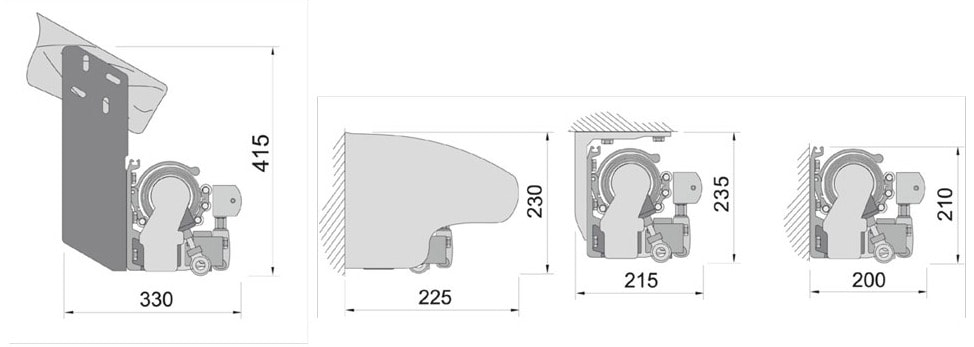

A terasz napellenző rendszerek méretei
Az online áruházunkban kapható teraszos napellenző rendszerek méretei milliméterben az alábbi segédrajzokon láthatók:

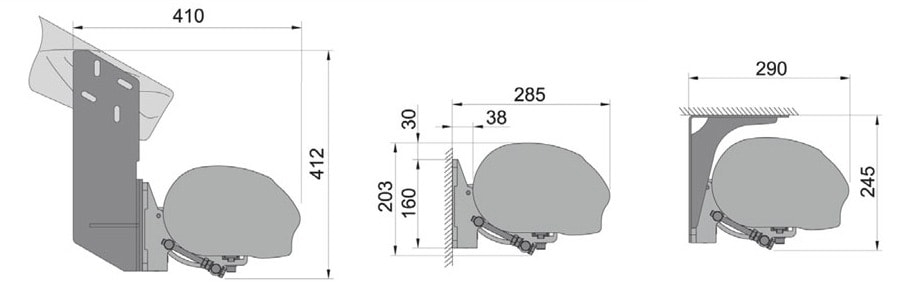

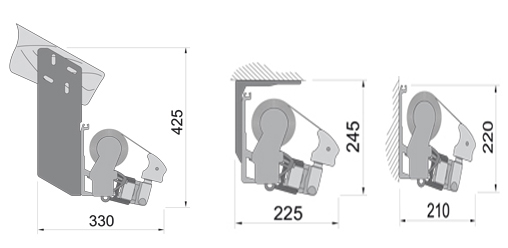

Corsica Premium terasz napellenző kazettában
Palladio Premium terasz napellenző kazettában
Jamaica Premium terasz napellenző kazetta nélkül
Silver Plus Classic terasz napellenző kazetta nélkül
*Minden méret milliméterben van megadva
Téli kerti napellenzők
Mérési útmutató a veranda napellenzőhöz
A napernyő hosszú és problémamentes működése nem csak a kivitelezés minőségén, hanem a megfelelő rögzítésén és felszerelésén is múlik. A napellenző tökéletes illeszkedése érdekében a kiválasztott helyet megfelelően és gondosan meg kell mérni.
Feltétlenül kövesse az alábbi szemléltető ábrákat.
![A veranda méretei](/media/static/Markizy/Markizy%20Veranda/Helpy/Wymiar/veranda%201.png)

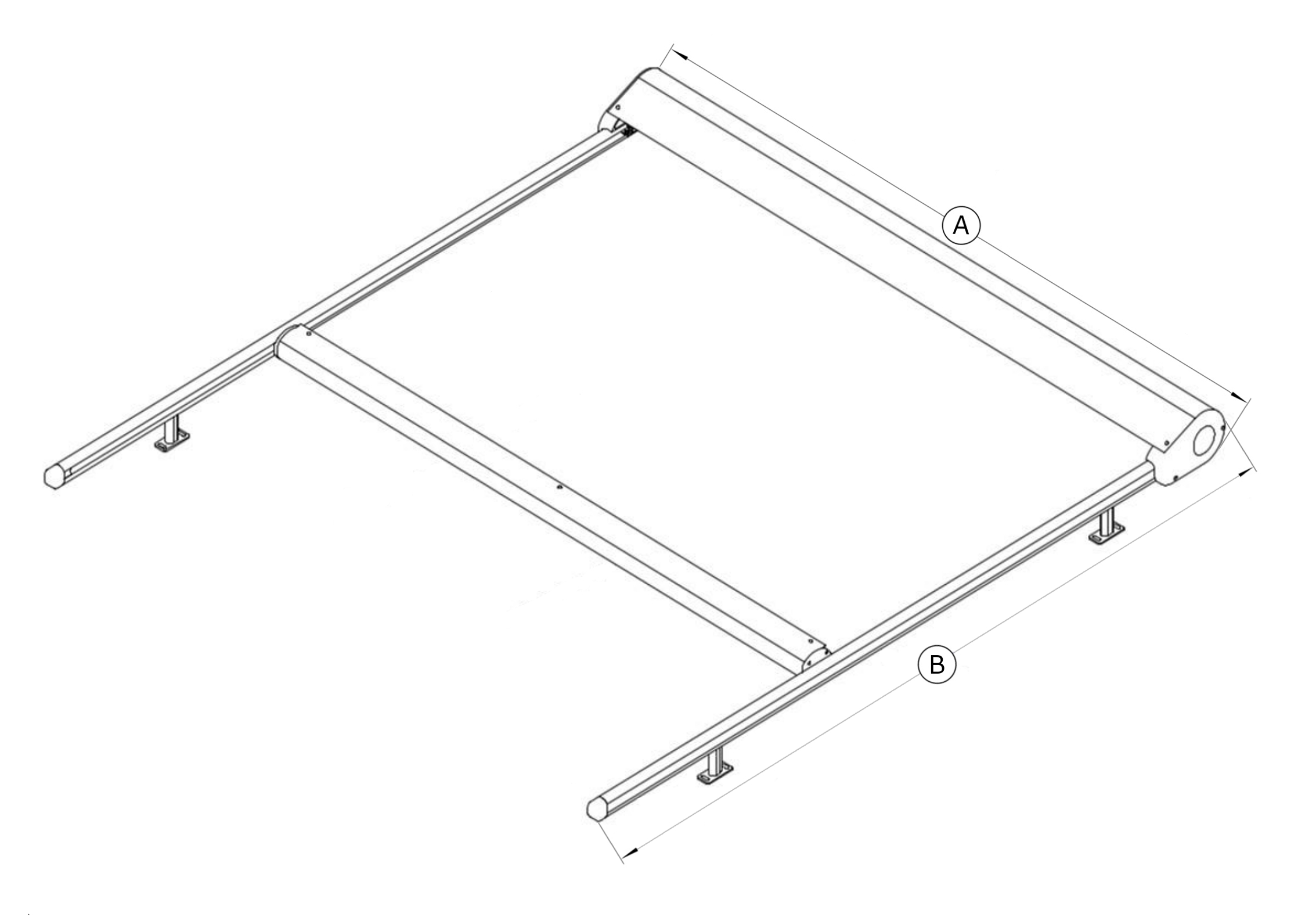

- A - WIDTH Ez a napellenző szélessége.
- B - MAGASSÁG Ez a napellenző magassága.
*Ha több Veranda napellenző modul egymás mellé történő beépítését tervezi, javasoljuk, hogy ismerkedjen meg a weboldalunkon elérhető műszaki dokumentációval, és vásárlás előtt vegye fel a kapcsolatot ügyfélszolgálatunkkal.
![Veranda szélesség](/media/static/Markizy/Markizy%20Veranda/Helpy/Wymiar/veranda%202%20transparent.png)
A szabvány az L1
![Veranda méretezés](/media/static/Markizy/Markizy%20Veranda/Helpy/Wymiarowanie%20Veranda.png)
*Minden méret milliméterben van megadva.
Erkély napellenzők
Mérési útmutató az Italia erkélytetőhöz
A napernyő hosszú és hibamentes működése nem csak a minőségén múlik, hanem a megfelelő felszerelésén és felszerelésén is. Annak érdekében, hogy az árnyékoló tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan meg kell mérni.
Feltétlenül kövesse az alábbi szemléltető ábrákat.

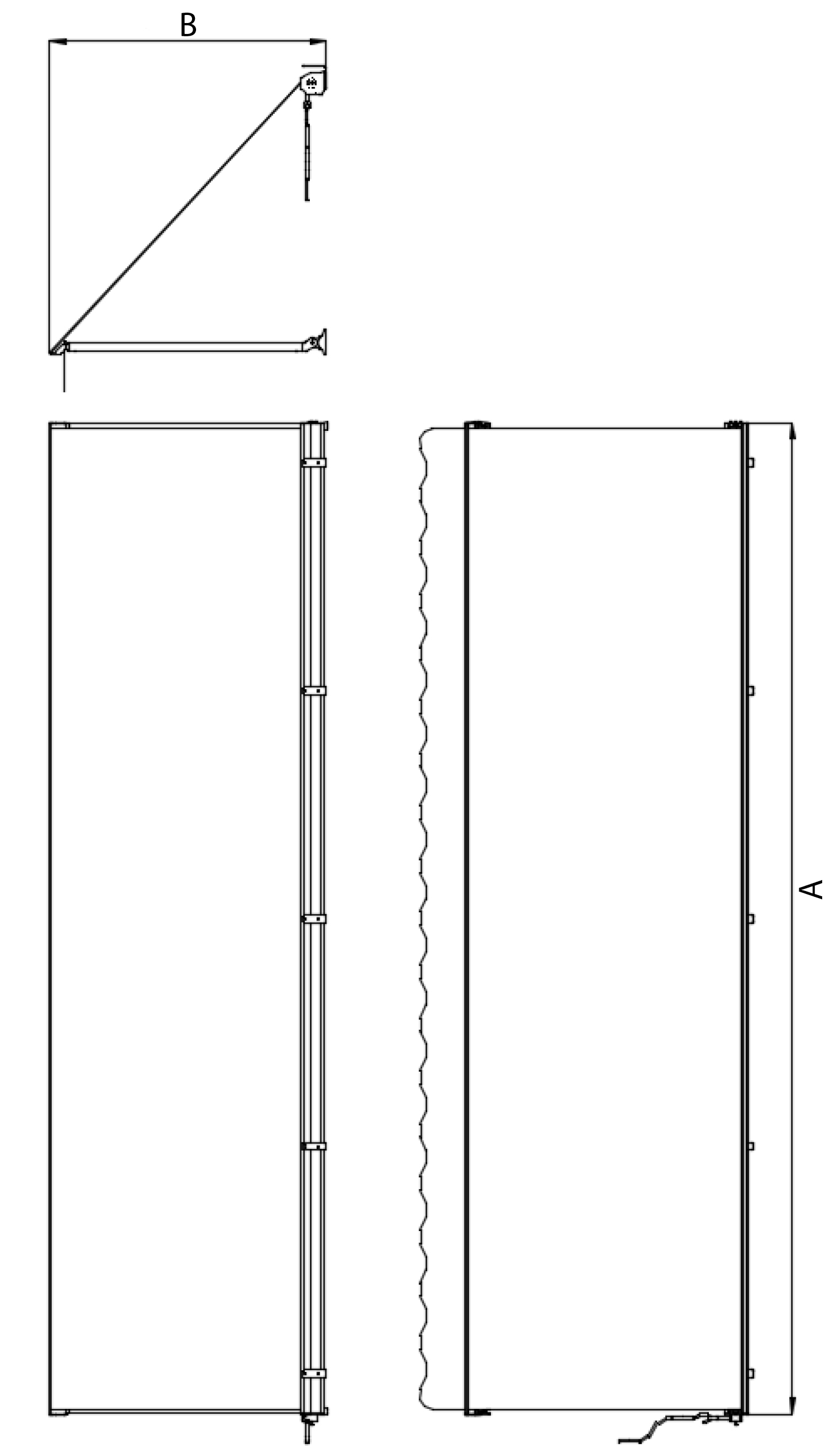

![Italia mérés](/media/static/Markizy/Markizy%20Balkonowe/Helpy/Wymiar/Italia%20wymiar.jpg)

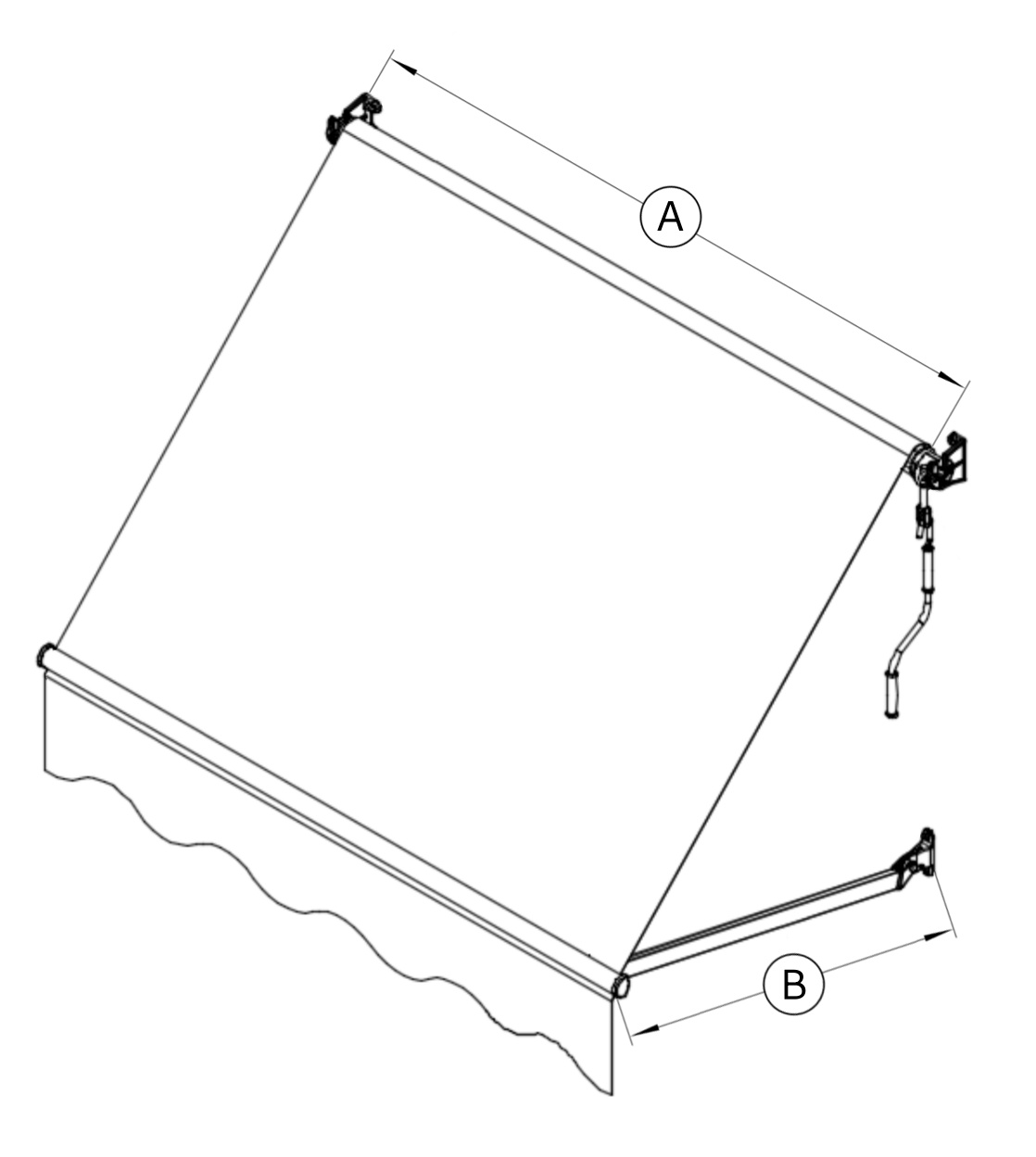

- A - WIDTH Ez a napellenző szélessége.
- B - HOSSZABBÍTÁS Ez a napellenző kar nyúlása.
Ha kézi napellenzőt szerel fel az erkélymélyedésbe, javasoljuk, hogy a vezérlő oldalon hagyjon 15 cm-es rést a faltól. Ez biztosítja a könnyű telepítést és kezelést.
![Olaszország szélessége](/media/static/Markizy/Markizy%20Balkonowe/Helpy/Wymiar/Italia%20szeroko%C5%9B%C4%87%202.png)
![Italia kiterjesztés](/media/static/Markizy/Markizy%20Balkonowe/Helpy/Wymiar/Italia%20wysi%C4%99g.png)
*Minden méret milliméterben van megadva.
Oldalsó napellenzők
A Bahama napellenző mérési útmutatója
A napernyő hosszú és problémamentes működése nem csak a kivitelezés minőségén, hanem a megfelelő rögzítésén és beszerelésén is múlik. Annak érdekében, hogy a napellenző tökéletesen illeszkedjen, a kiválasztott helyet megfelelően és gondosan meg kell mérni.
Az alábbi segédrajzok betartása feltétlenül szükséges.

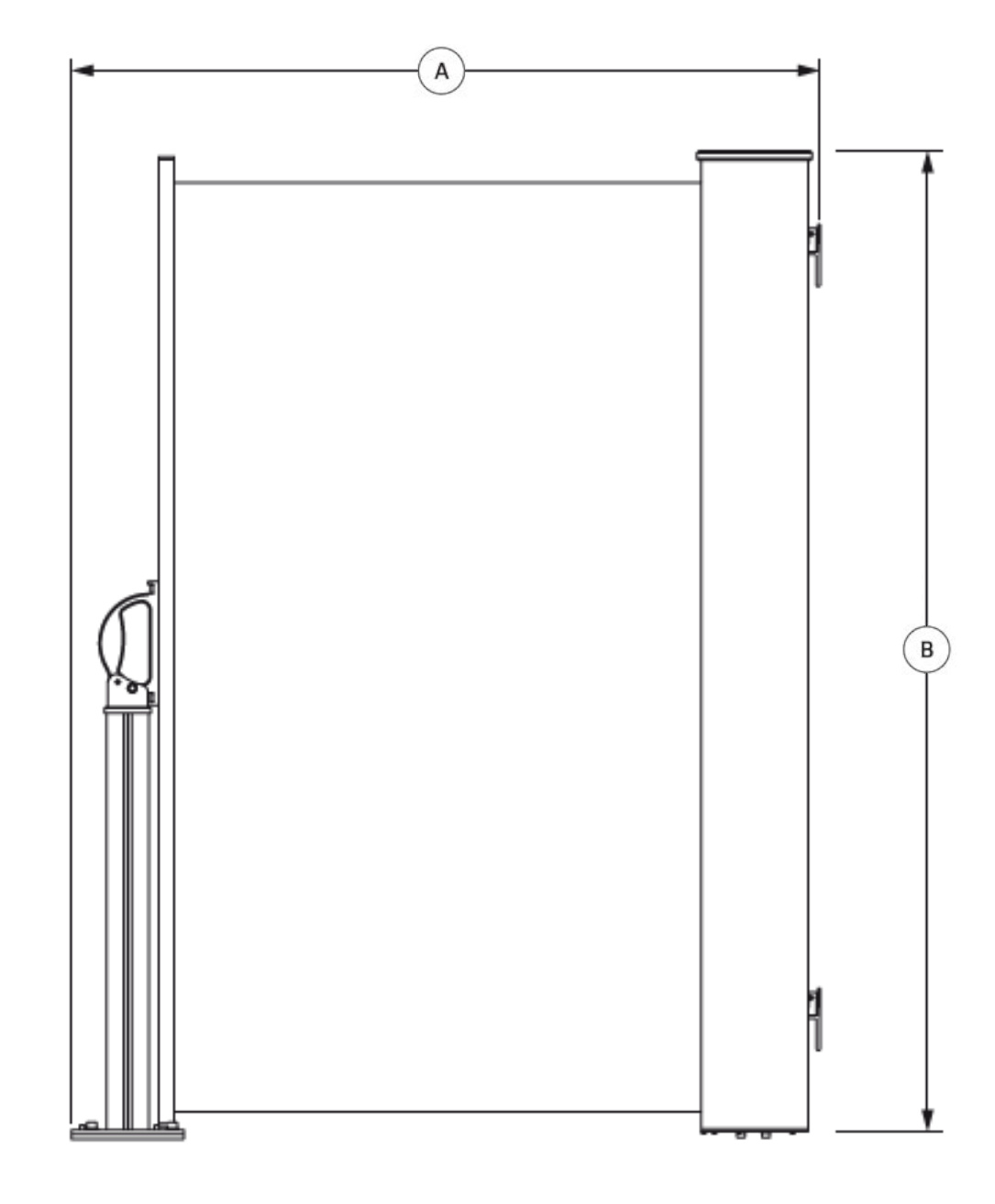

![Napellenző Bora](/media/static/Markizy/Markizy%20Boczne/helpy/help%20Markiza%20Boczna%20Bora%20wymiar.jpg)
- A - WIDTH Ez a napellenző szélessége.
- B - MAGASSÁG Ez a napellenző magassága.
*A konfiguráció során megadott méretek a napellenző rendszer teljes szélességére és magasságára vonatkoznak, beleértve a rögzítőelemeket. Fontos megjegyezni, hogy a napellenző szövetének tényleges hossza valamivel kisebb lehet, és a választott felszerelési módtól függ.
A napellenző három változatban kapható, az összeszerelés módjától függően.
1. változat
![Bora 1. változat](/media/static/Markizy/Markizy%20Boczne/helpy/do%20twardego%20podłoża.png)
Edzett felületekre történő felszerelésre tervezték.
A rögzítőelem átmérője 145 mm.
2. változat
![Bora 2. változat](/media/static/Markizy/Markizy%20Boczne/helpy/do%20utwardzonego%20gruntu.png)
Lágy talajra, pl. gyepen történő telepítéshez.
A rögzítőelem átmérője 145 mm.
3. változat
![Bora 3. változat](/media/static/Markizy/Markizy%20Boczne/helpy/do%20%C5%9Bciany.png)
Falra szereléshez tervezték.
A tartó szélessége 64 mm.
*Minden méret milliméterben van megadva.
Pergolák
Pergola telepítés
Pergola SB350

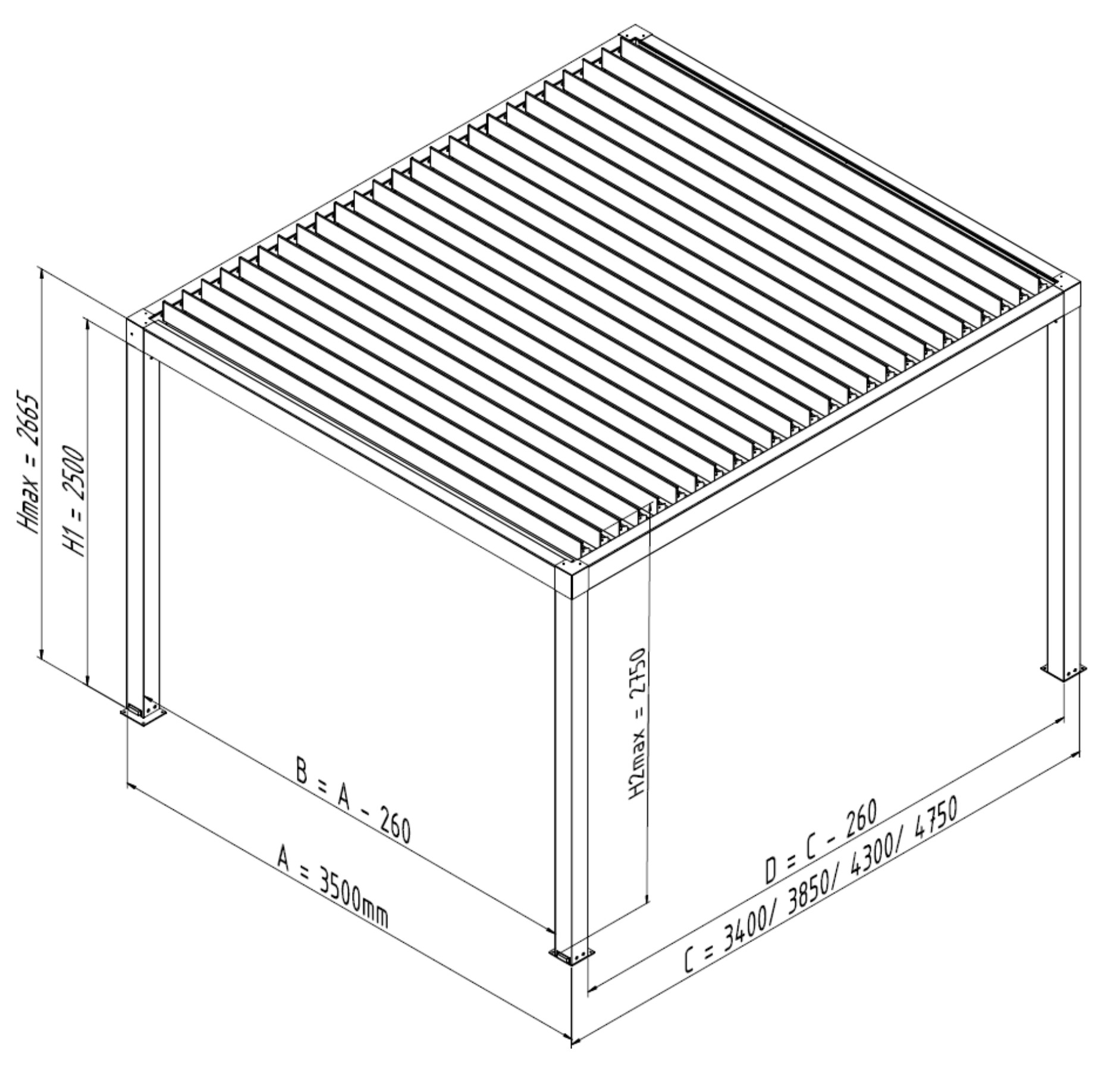

![Pergola SB350 szabadon álló egymodulos](/media/static/Pergole/Pomiarowanie/sb350.jpg)
Pergolák a Knallból
Amikor pergolát rendel a Knall-tól, egyéni megközelítést választ, így biztosítva, hogy az Ön igényeihez tökéletesen szabott terméket kapjon. Csapatunk minden részletre odafigyel, hogy a késztermék minden elvárásnak megfeleljen, és pontosan az Ön által igényelt méretek legyenek. A gondosan kiválasztott, kiváló minőségű anyagok nemcsak esztétikus megjelenést kölcsönöznek a lugasnak, hanem tartósságot és megbízhatóságot is biztosítanak. Segítünk hozzáigazítani a szerkezetet az Ön helyéhez, ideális helyet teremtve a kikapcsolódáshoz, valamint védelmet nyújtva a napsütéstől vagy az esőtől.
Pergola SB400
szabadon álló egymodulos

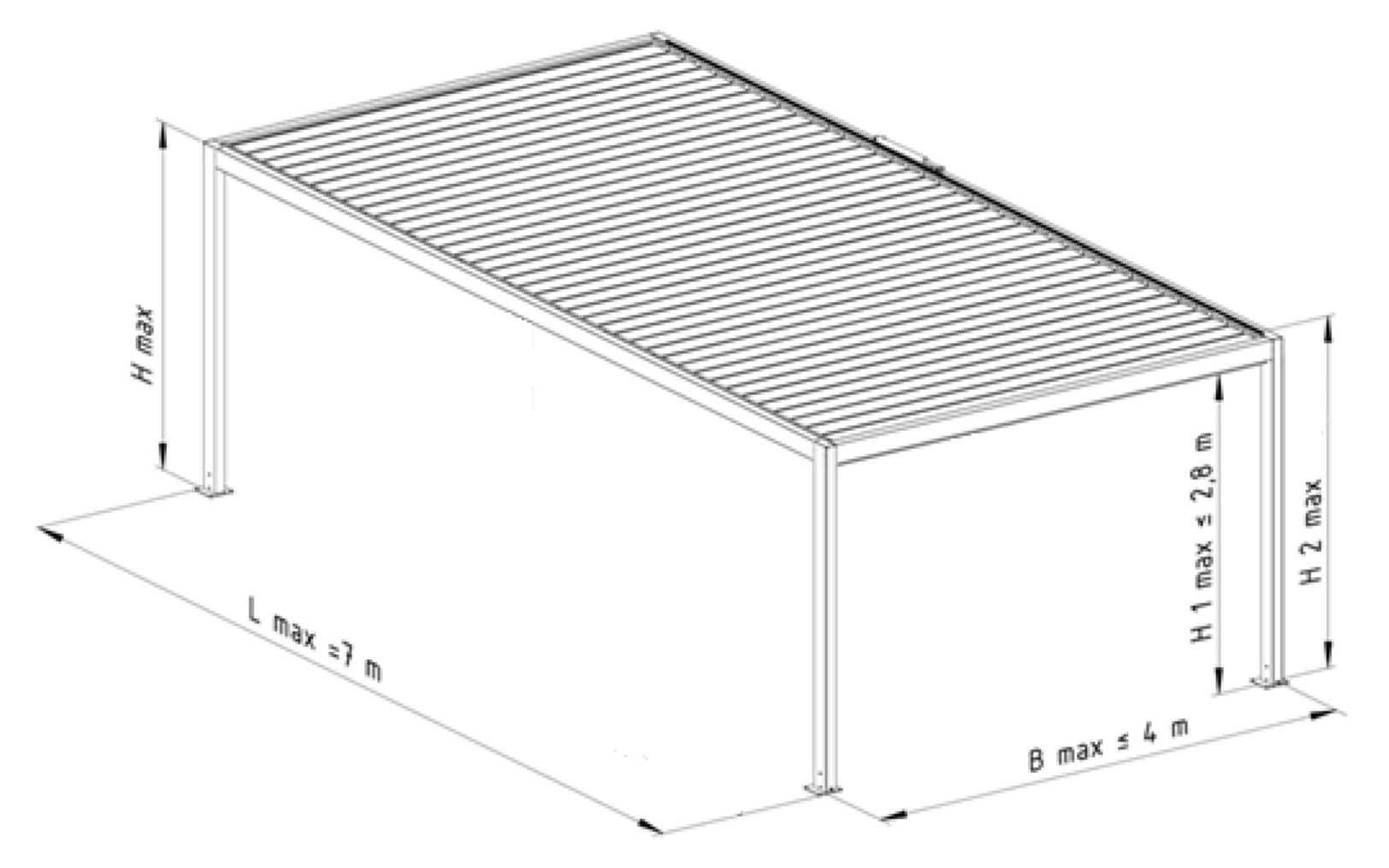

![Pergola SB400 szabadon álló egymodulos](/media/static/Pergole/Pomiarowanie/sb400.jpg)

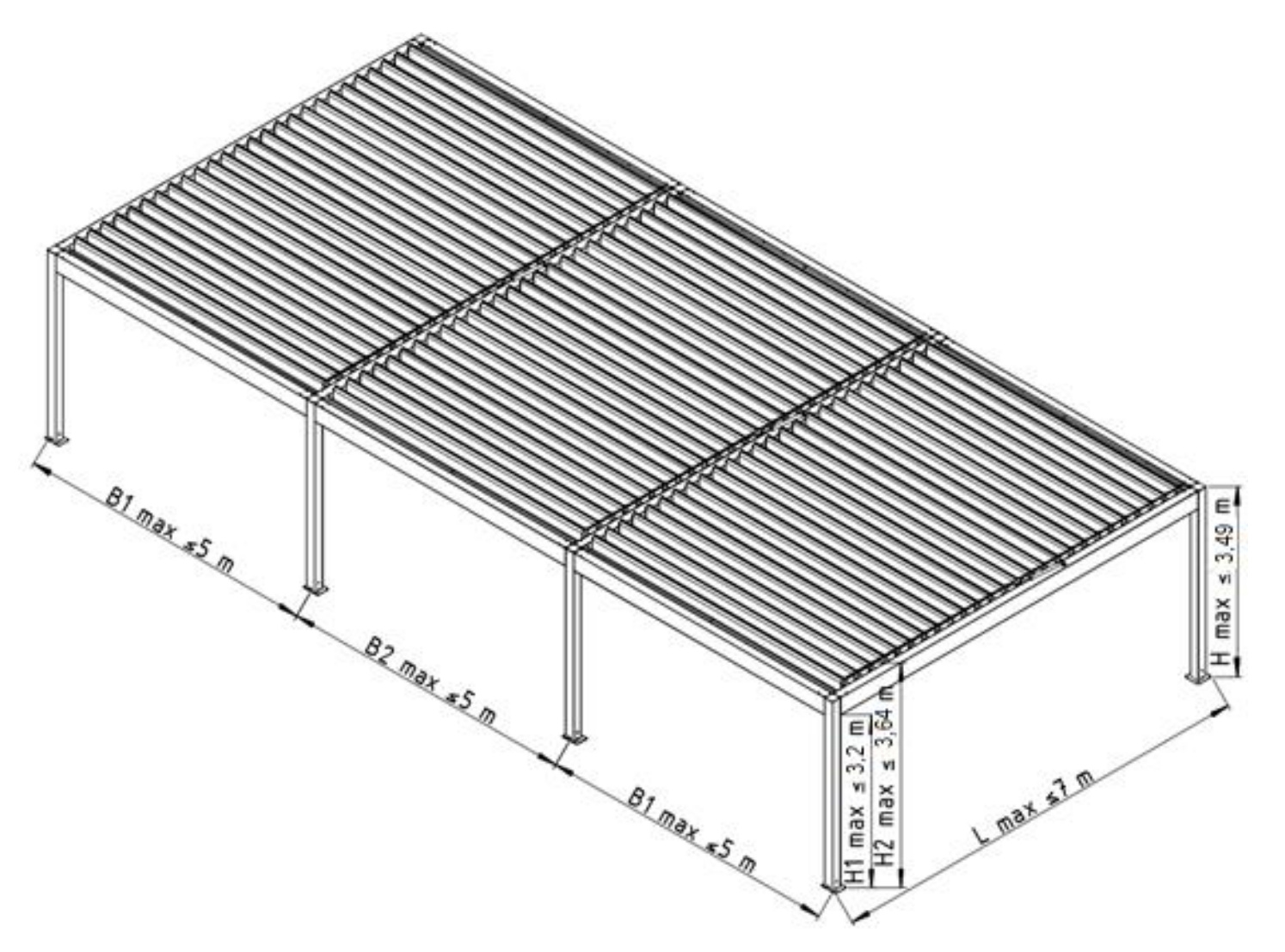

szabadon álló több modul

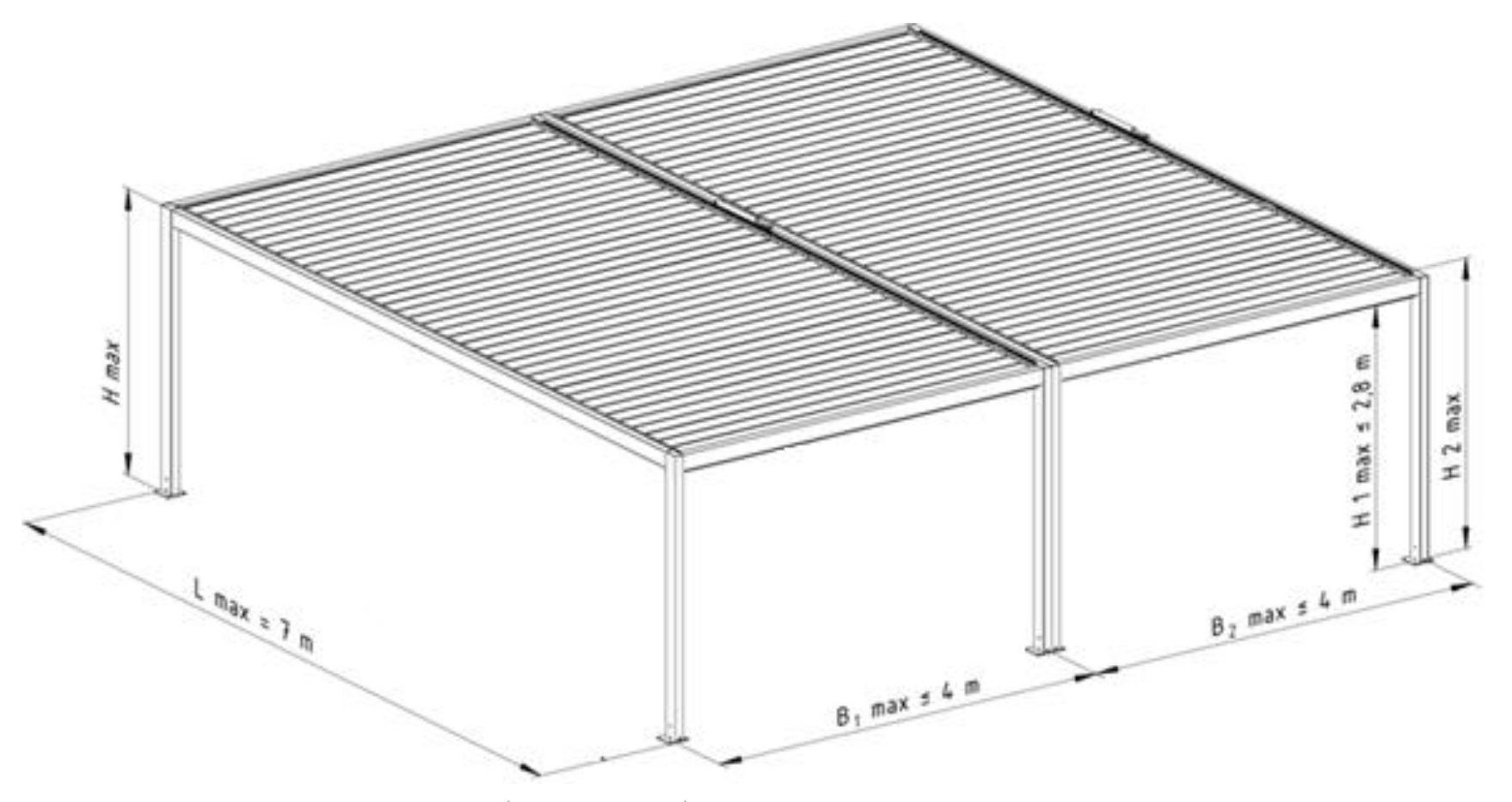

![Pergola SB400 szabadon álló több modul](/media/static/Pergole/Pomiarowanie/sb400%20multi.jpg)
Pergola SB500
szabadon álló egymodulos

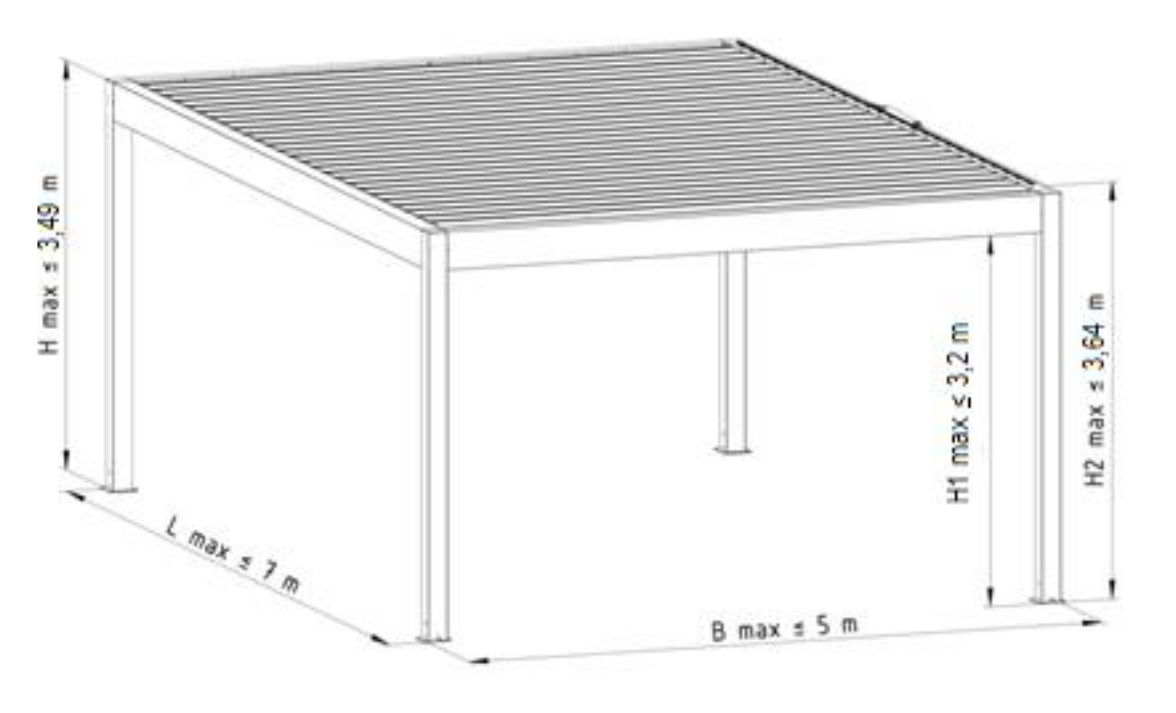

![Pergola SB500 szabadon álló egymodulos](/media/static/Pergole/Pomiarowanie/sb500.jpg)
szabadon álló több modul
![Pergola SB500 szabadon álló többmodul](/media/static/Pergole/Pomiarowanie/sb500%20multi.jpg)
Pergola SZILÁRD
szabadon álló egymodulos

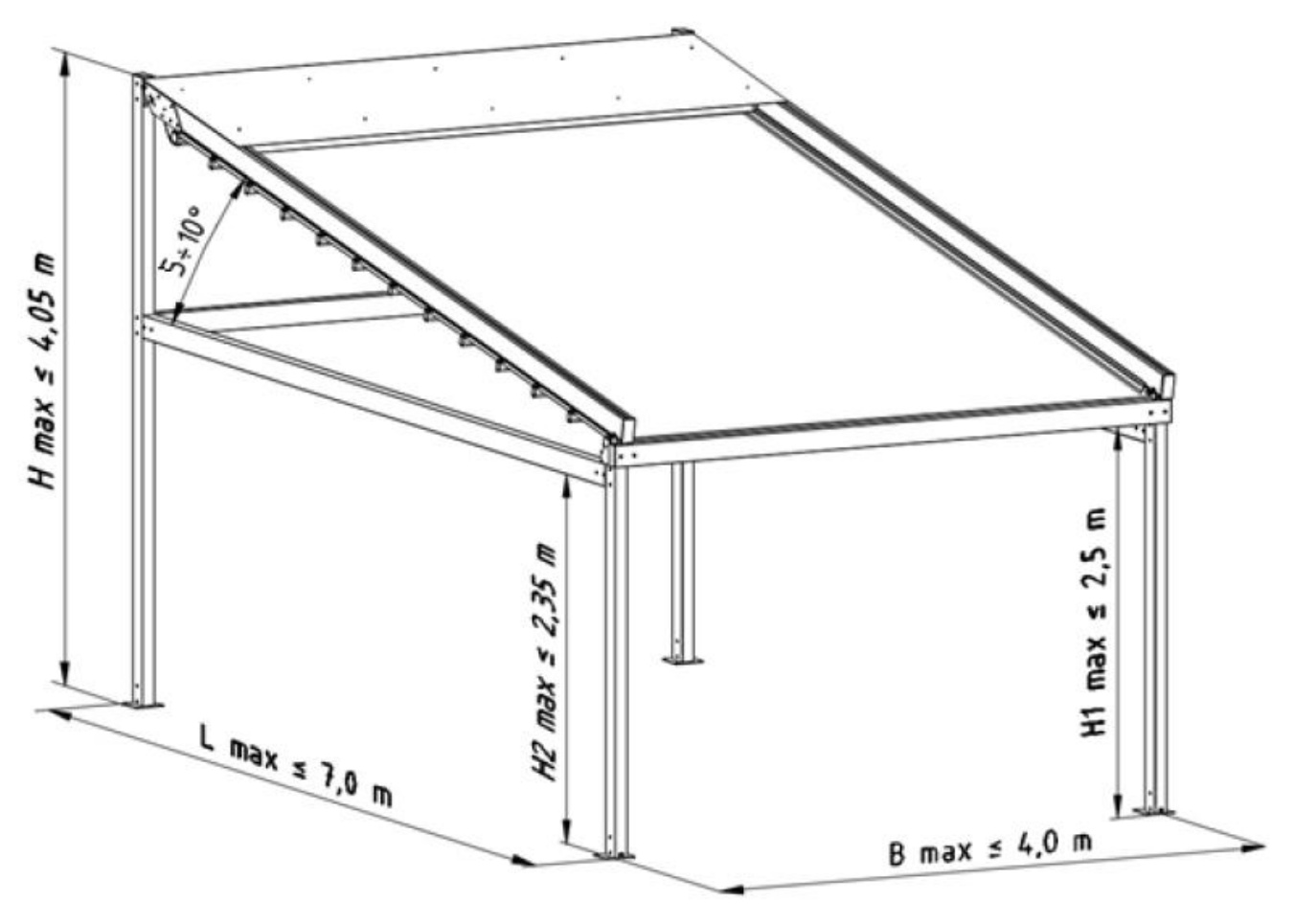

![Pergola SOLID szabadon álló egymodulos](/media/static/Pergole/Pomiarowanie/solid.jpg)
szabadon álló több modul

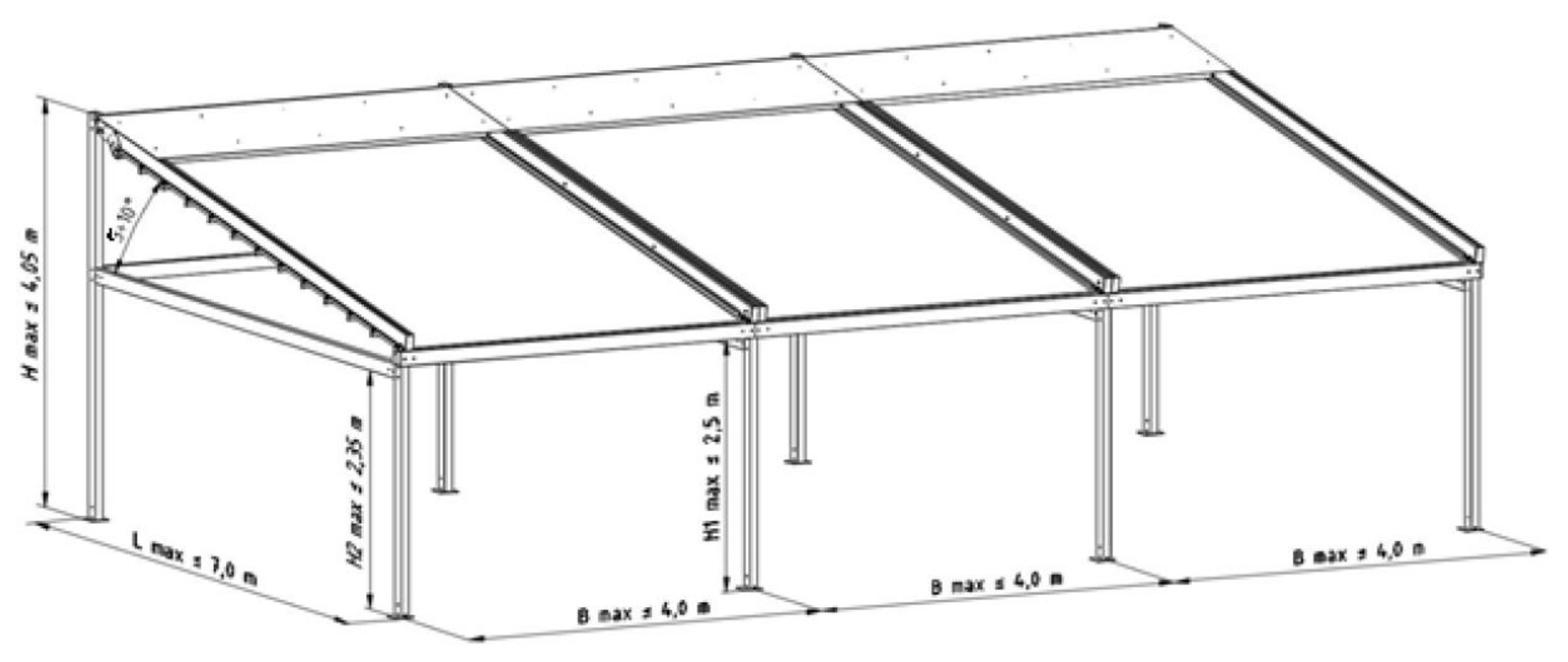

![Pergola SOLID szabadon álló több modul](/media/static/Pergole/Pomiarowanie/solid%20multi.jpg)
Pergola SZILÁRD
falra szerelhető egymodulos

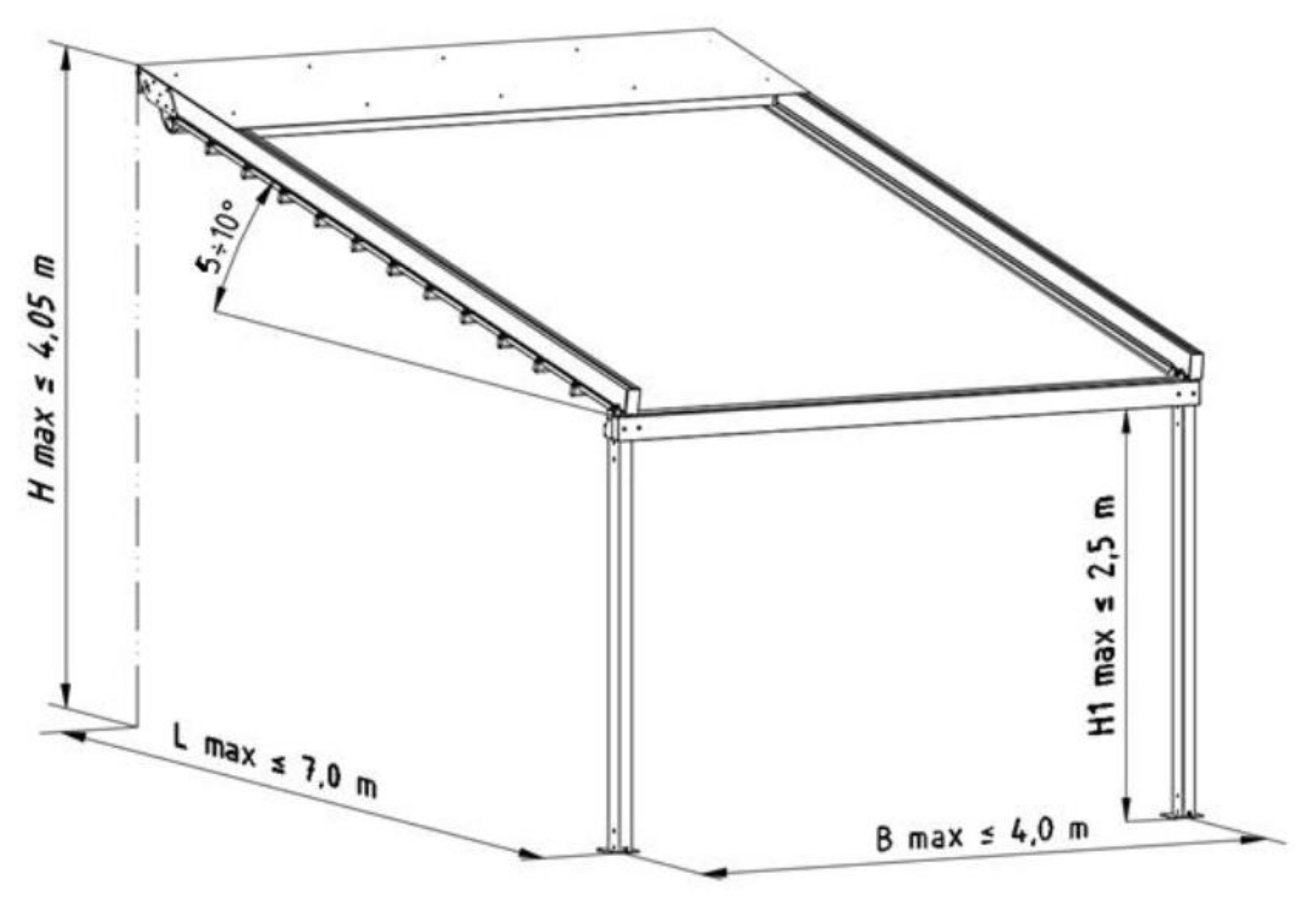

![Pergola SOLID falra szerelhető egymodulos](/media/static/Pergole/Pomiarowanie/wall%20solid.jpg)
falra szerelhető multimodul

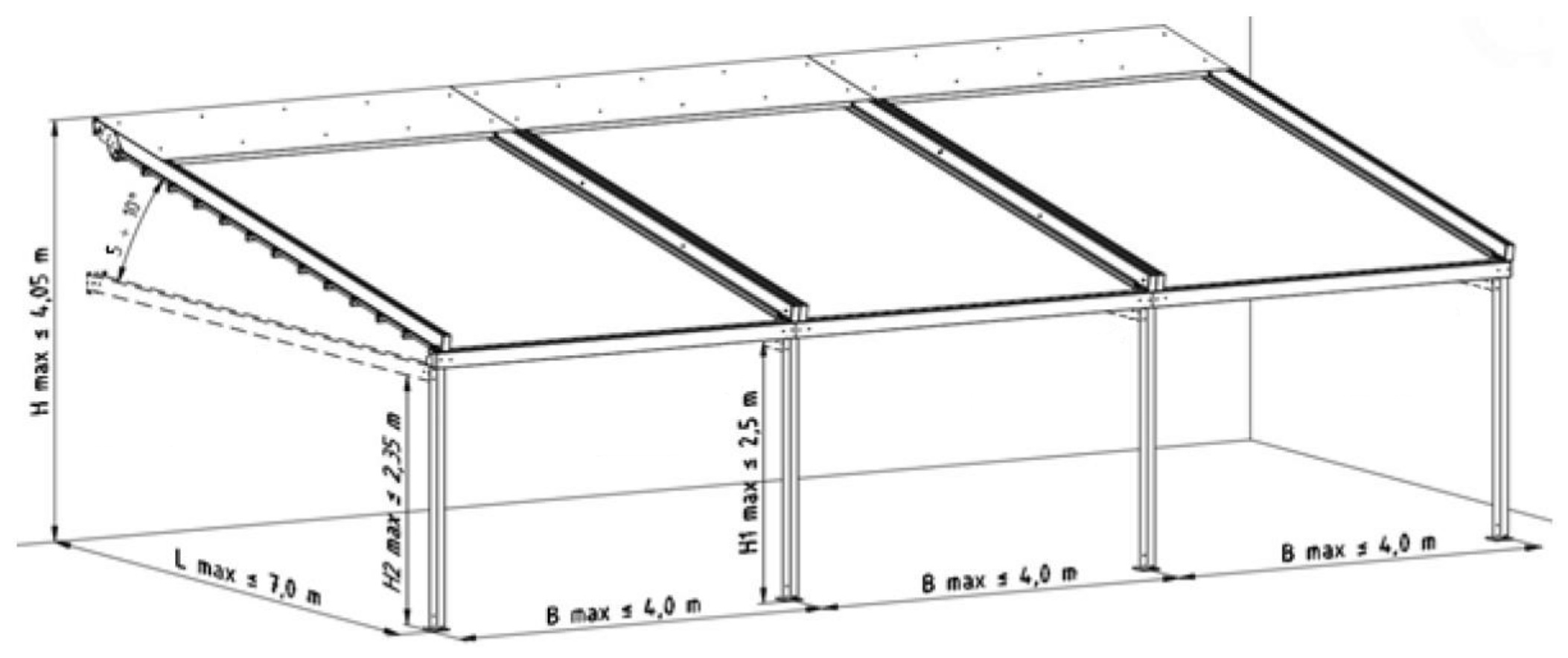

![Pergola SOLID falra szerelhető multimodul](/media/static/Pergole/Pomiarowanie/wall%20solid%20multi.jpg)
Pergola ZIIIP
falra szerelhető egymodulos

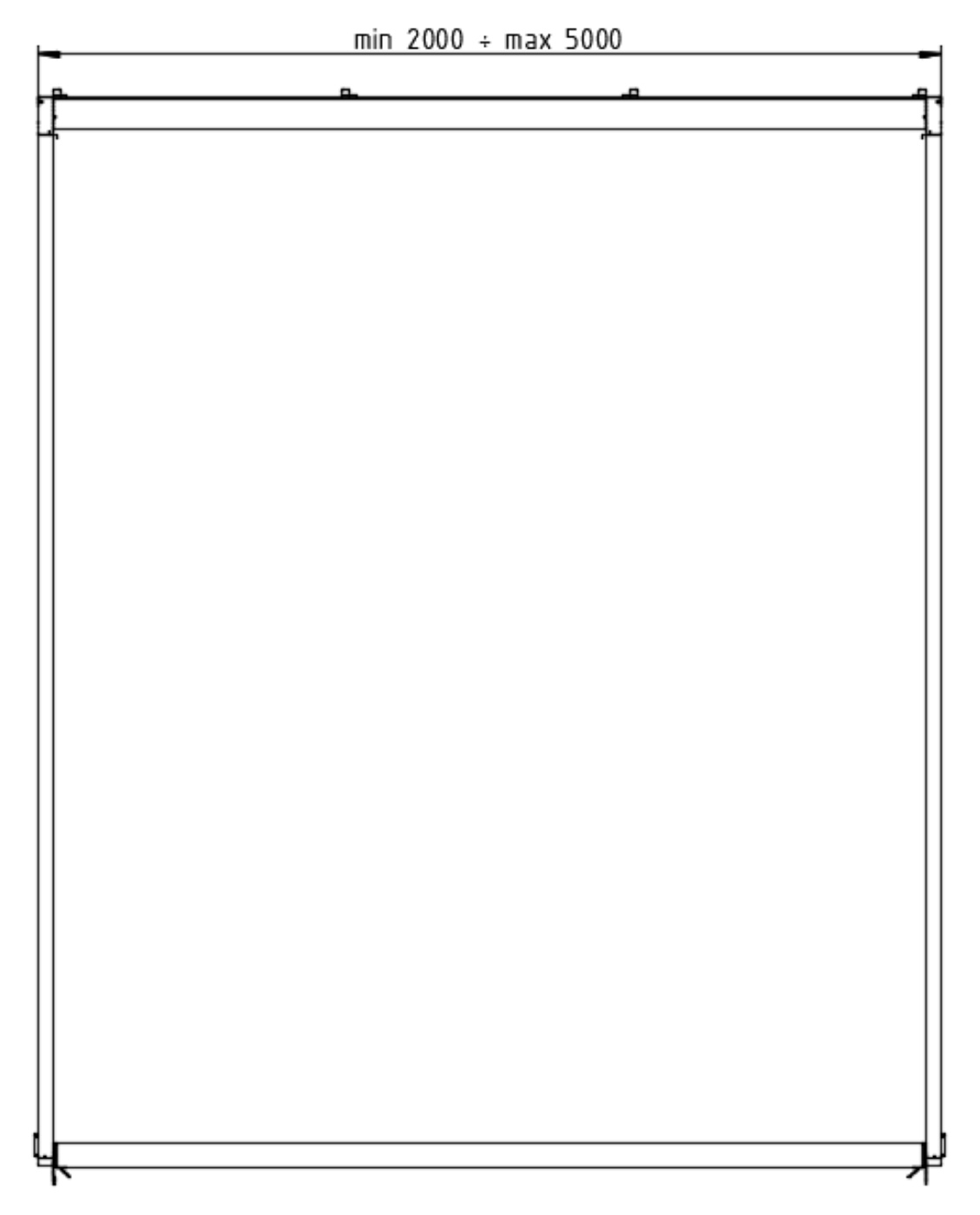

![Pergola ZIIIP falra szerelhető egymodulos](/media/static/Pergole/Pomiarowanie/pergola%20ziiip.jpg)

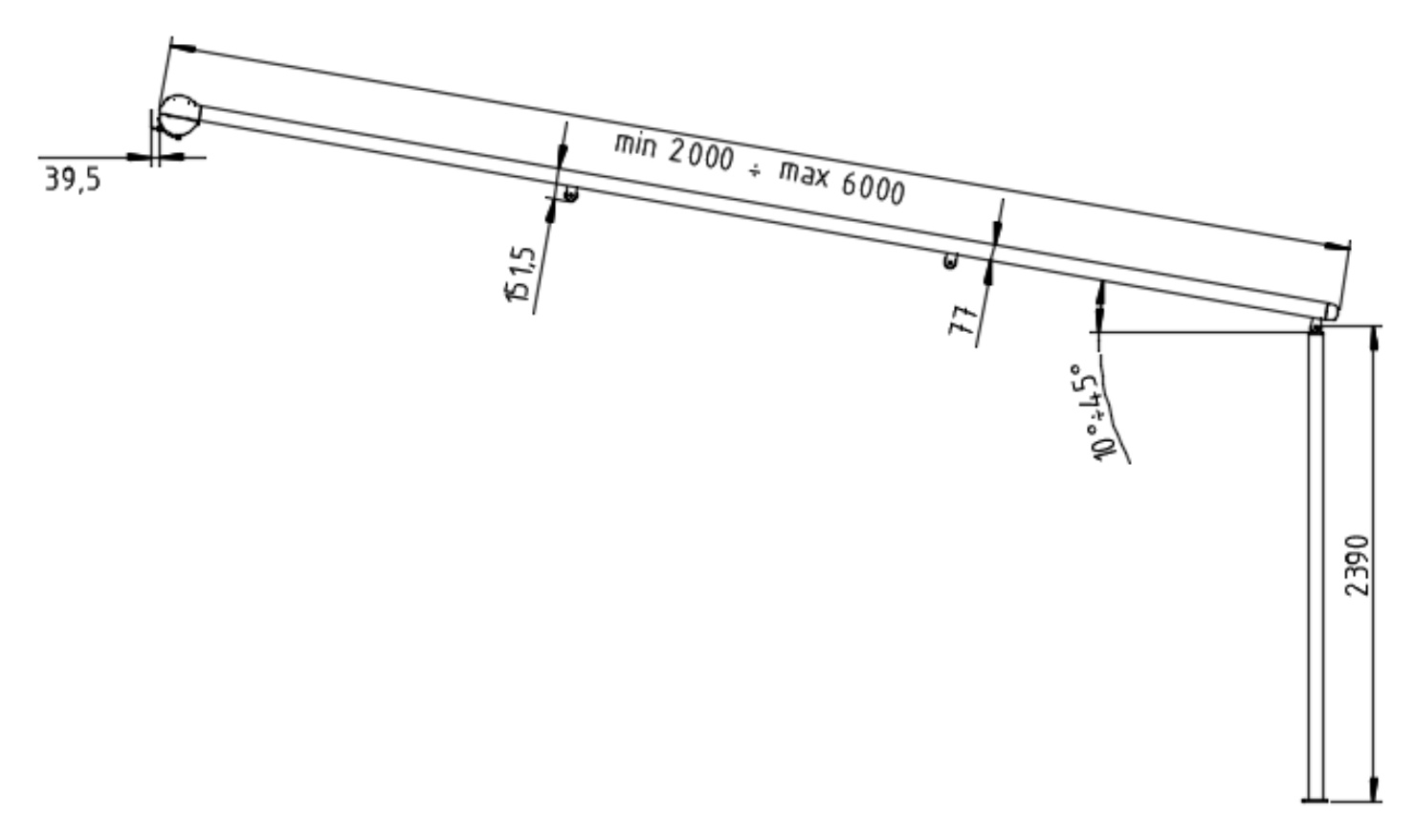

![Pergola ZIIIP falra szerelhető multimodul](/media/static/Pergole/Pomiarowanie/pergola%20ziiip%20side.jpg)
Függönyök
Mérési útmutató függönyhöz
Annak érdekében, hogy a függöny tökéletesen illeszkedjen, a kiválasztott helyet pontosan és gondosan meg kell mérni.
Az alábbi szemléltető ábrákat szigorúan be kell tartani.
Függöny

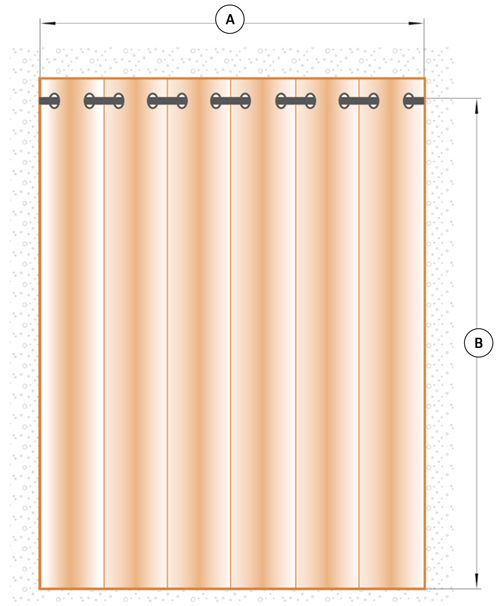

![](/media/static/zaslony/wymiary-flex.jpg)

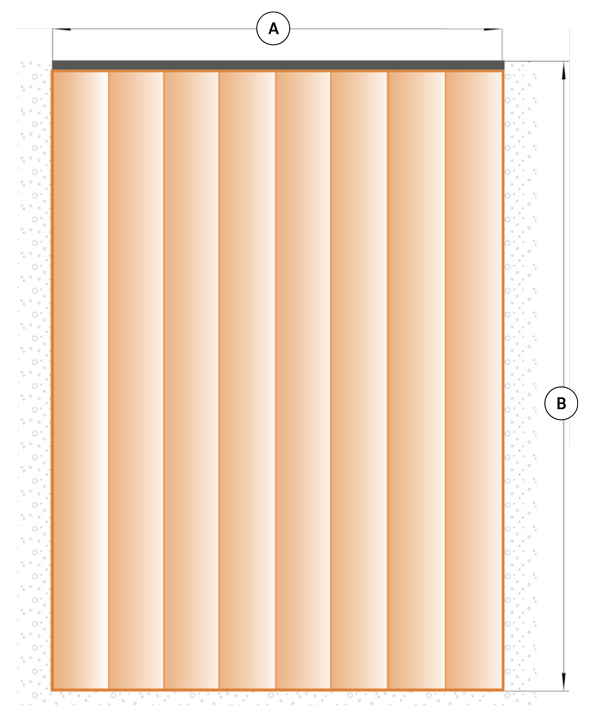

- A - WIDTH A függönyrúd szélessége
- B - HEIGHT A függöny magassága*
- Páros függöny esetén kérjük, adja meg a függöny oldalát: bal vagy jobb.
Az elkészült függönyrúd szélessége a kibontott, ráncolt anyag méretét tükrözi.
*Mérje meg a magasságot a függönyrúd tetejétől a padlóig, adjon hozzá 2 cm-t (a gyűrűs lyukasztáshoz szükséges). Jegyzet! A megadott méret a végtermék teljes magasságára vonatkozik (B méret, kész függöny). Annak elkerülése érdekében, hogy a függöny súrolja a padlót, javasoljuk, hogy a magasságból legfeljebb 10 cm-t vonjon le (előnyösen).
*Minden méret milliméterben van megadva.
KNALL elektromos függöny
Mérési útmutató a Knall függönyrínhez
A napernyő hosszú és problémamentes működése nem csak a kivitelezés minőségén, hanem a megfelelő rögzítésén és beépítésén is múlik. A napellenző tökéletes illeszkedése érdekében a kiválasztott helyet megfelelően és gondosan meg kell mérni.
Az alábbi segédrajzok betartása feltétlenül szükséges.

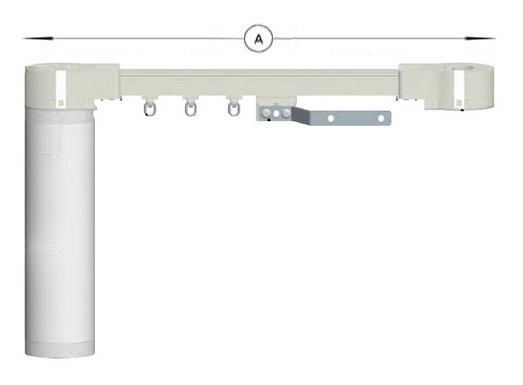

![Elektromos függönytartó oszlop KNALL](/media/static/Zaslony/Karnisz Knall/Help/Karnisz Knall.jpg)
- A – SZÉLESSÉG Az A méret a rendszer teljes hossza a mellékelt motortól a függöny végéig.
Ha egy egyenes bármely méretben meghaladja a 2,4 m-t, akkor azt 2 egyenlő részre osztjuk, a csatlakozót a készlet tartalmazza.
*Minden méret milliméterben van megadva.
Rovarhálók ablakokhoz
Mérési utasítások ablakszúnyoghálókhoz
Az ablakrács hosszú és hibátlan működése nem csak a minőségi kivitelezésén, hanem a megfelelő illesztésén és beépítésén is múlik. Annak érdekében, hogy a képernyő tökéletesen illeszkedjen, a kiválasztott helyet pontosan és gondosan meg kell mérni.
Az alábbi szemléltető ábrákat szigorúan be kell tartani.
Frame Mosquito Screen
![](/img/instruction/mm-1.jpg)

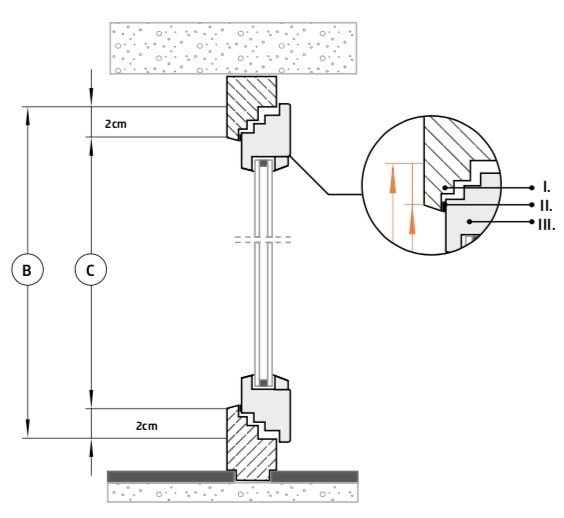

- A - SZÉLESSÉG Ez az ablakkeret „tiszta nyílásának” szélessége. Tömítéstől tömítésig mérve.
- B - MAGASSÁG Ez az ablakkeret „tiszta nyílásának” magassága. Tömítéstől tömítésig mérve.
- C - KARIMA VASTAGSÁGA
- I - Ablakkeret
- II - Ablakkeret tömítés
- III - Ablakszárny
Szabványos roll-up szúnyogháló
![](/img/instruction/h1-1.jpg)
- A - WIDTH A külső ablakmélyedés szélessége. Ha a mélyedés szélessége nem minden ponton egyenletes, akkor a bemélyedés legkisebb méretét kell használni.
- B - MAGASSÁG Ez a külső ablakmélyedés magassága. Ha a mélyedés magassága nem minden ponton egyenletes, akkor a mélyedés legkisebb méretét kell használni.
Két modell
A Knall feltekerhető szúnyoghálói kompakt kazettával (47 mm), szűk oldalsó vezetőkkel (38 mm) és könnyen kezelhető mozgatható profillal (65 mm) rendelkeznek. Tetőablakokhoz alsó profillal (15mm) kínálunk modelleket, biztosítva a tökéletes illeszkedést és az egyszerű beszerelést.
![Feltekerhető szúnyogháló](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/mkt rolowana.png)
![Roll-up tető szúnyogháló](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/mkt rolowana dachowa.png)
Roll-Up tetőtéri szúnyogháló
![](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/dachowa 1.jpg)
Tetőmélyedés - felülnézet (szélesség)
![](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/dachowa 2.jpg)
Tetőmélyedés - oldalnézet (magasság)
- A - SZÉLESSÉG Ez a belső tetőmélyedés szélessége, hozzáadva a vezetők méreteit 8 cm-rel (2x4 cm).
- B - MAGASSÁG Ez a belső tetőmélyedés magassága, 10 cm-rel hozzáadva a kazetta méreteit.
Két modell
A Knall feltekerhető szúnyoghálói kompakt kazettával (47 mm), szűk oldalsó vezetőkkel (38 mm) és könnyen kezelhető mozgatható profillal (65 mm) rendelkeznek. Tetőablakokhoz alsó profillal (15mm) kínálunk modelleket, biztosítva a tökéletes illeszkedést és az egyszerű beszerelést.
![Feltekerhető szúnyogháló](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/mkt rolowana.png)
![Roll-up tető szúnyogháló](/media/static/Moskitiery/Moskitiery Rolowane/Helpy/mkt rolowana dachowa.png)
Ajtó szúnyoghálók
Ajtószúnyoghálók mérési útmutatója
Az ajtórács hosszú és hibátlan működése nem csak a minőségi felépítésétől, hanem a megfelelő felszerelésétől és beépítésétől is függ. Annak érdekében, hogy a képernyő tökéletesen illeszkedjen, a kiválasztott helyet pontosan és gondosan meg kell mérni.
Az alábbi szemléltető ábrákat szigorúan be kell tartani.
Ajtó szúnyogháló
Az ajtó szúnyoghálót kívülről mérik.

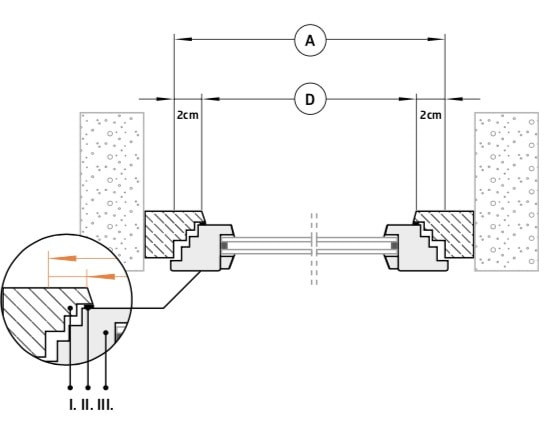

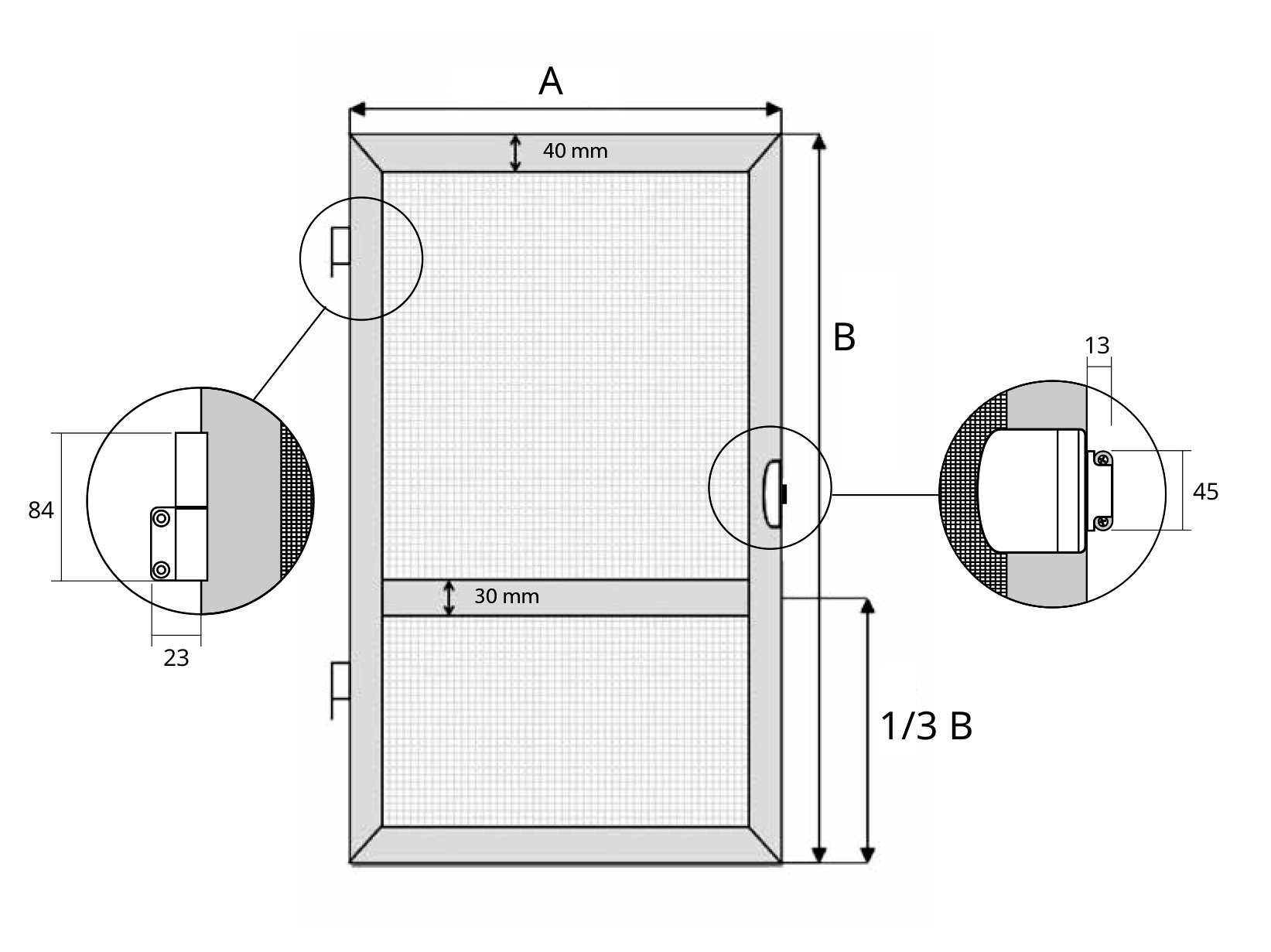

![](/media/static/Moskitiery/Helpy/Drzwiowa/mm-6 edit.jpg)
![](/media/static/Moskitiery/Helpy/Drzwiowa/mm-5.jpg)
- A - A KÉPERNYŐ SZÉLESSÉGE Ez az ablakkeret nyílás szélessége a külső ajtókeret szélétől a széléig mérve, mindkét oldalon 2 cm-rel növelve. (A=D+4cm).
- B - A KAPCSOLÓ MAGASSÁGA Ez az ablakkeret nyílás magassága a külső ajtókeret szélétől a széléig mérve, mindkét oldalon 2 cm-rel növelve. (B=C+4cm).
- C - MAGASSÁG A külső ajtókeret szélétől széléig mérve.
- D - SZÉLESSÉG A külső ajtókeret szélétől a széléig mérve.
- I - Ajtókeret
- II - Ajtókeret tömítés
- III - Ajtószárny
* A szúnyogháló rögzítéséhez további 23 mm-es zsanérok és 13 mm-es fogantyúk szükségesek. Ezek az alkatrészek túlmutatnak a szúnyogháló keretének fő méretein.
![Képernyő keret](/media/static/Moskitiery/Helpy/Drzwiowa/element 1.png)
![Merevítő profil](/media/static/Moskitiery/Helpy/Drzwiowa/element 2.png)
*A keretes szúnyoghálót befelé nyíló ajtókra való felszerelésre tervezték.
Plisse Door Mosquito Screen DEORA
![Deora AB](/media/static/Moskitiery/Deora/deora wymiar 1.jpg)

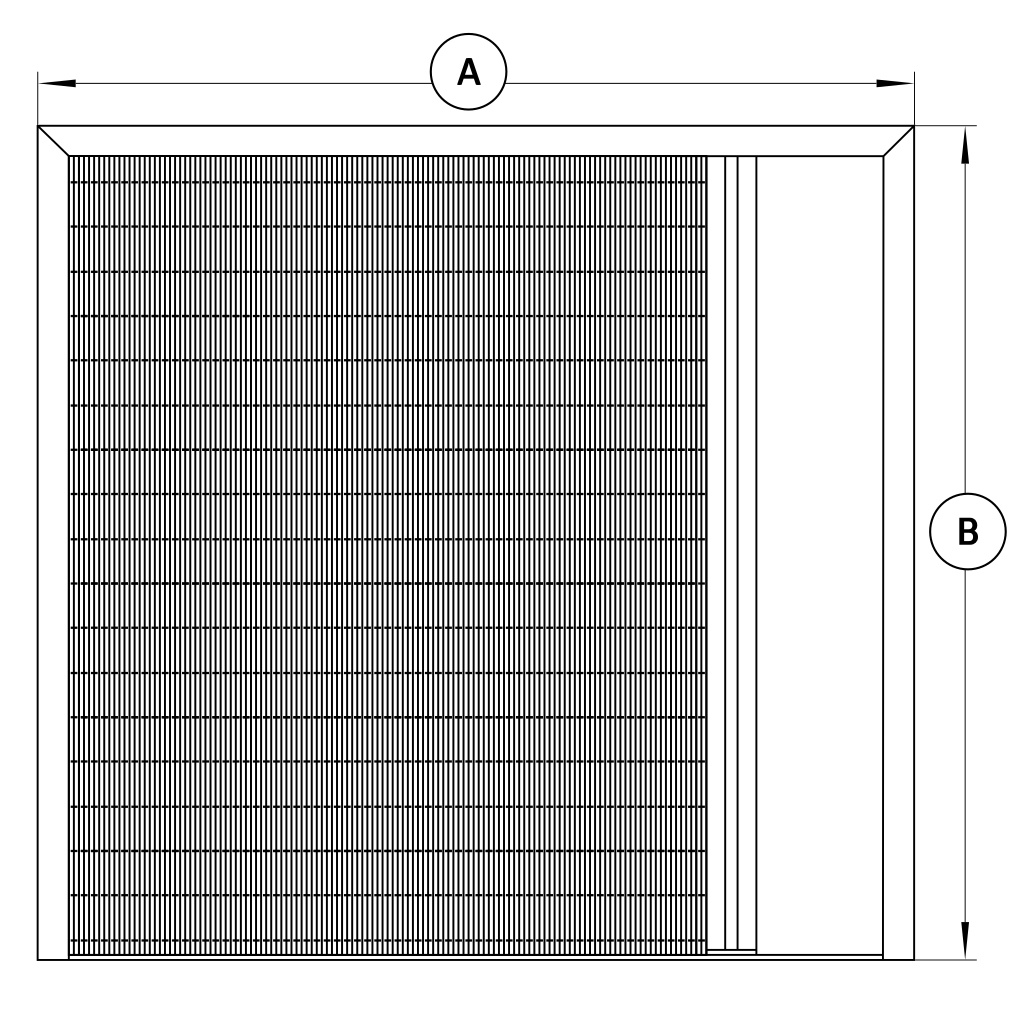

- A - SZÉLESSÉG Ez a külső ajtó mélyedés szélessége.
- B - MAGASSÁG Ez a külső ajtómélyedés magassága.
A Deora szúnyogháló befelé nyíló ajtókhoz használható.
Az A és B méret a késztermék méretei.
Vezérlőoldal - Mosquito Screen DEORA
A vezérlőoldalt az épületen kívülről nézve határozzuk meg.
![Bal vezérlő](/media/static/Moskitiery/Deora/Deora Left.png)
Bal vezérlő
![Jobb vezérlés](/media/static/Moskitiery/Deora/Deora Right.png)
Jobb vezérlés
A Plisse Mosquito Screen összetevői
![útmutató](/media/static/Moskitiery/Deora/prowadnica.png)
útmutató
![csúszó profil](/media/static/Moskitiery/Deora/profil przesuwny.png)
csúszó profil
![alacsony alsó profil](/media/static/Moskitiery/Deora/profil dolny niski.png)
alacsony alsó profil
(ragasztóanyag)
![ferde alsó profil](/media/static/Moskitiery/Deora/profil dolny skośny.png)
ferde alsó profil
(ragasztóanyag)
![magas alsó profil](/media/static/Moskitiery/Deora/profil dolny wysoki.png)
magas alsó profil
(becsavar)
*Minden méret milliméterben van megadva.
Napelemes redőnyök
Mérési útmutató Napelemes redőnyök
Az ablakburkolat hosszú és problémamentes működése nemcsak a gyártás magas színvonalán múlik, hanem a megfelelő illesztésen és összeszerelésen is. Ahhoz, hogy a nyílás tökéletesen illeszkedjen, a kiválasztott helyet helyesen és gondosan kell méretezni.
Az alábbi segédrajzokat szigorúan be kell tartani.
![SolarGaps méretek A B](/media/static/Zaluzje/SolarGaps/Help/SGdim.jpg)
- A - Szélesség Ez a rendszer teljes szélessége
- B - Magasság Ez a rendszer teljes magassága
*Falra szerelés esetén (az ablakmélyedésen kívül) ajánlatos, hogy a rendszer szélessége 75 mm-rel, magassága pedig 115 mm-rel nagyobb legyen, mint az ablakmélyedés a könnyebb beszerelés érdekében.
Napelemes redőny típus
TYPE R - Klasszikus útmutatók
W TÍPUS - Kábelvezető
Az alkatrészek méretei
Doboz
![Doboz](/media/static/Zaluzje/SolarGaps/Help/kaseta.png)
Csomag
![Csomag](/media/static/Zaluzje/SolarGaps/Help/pakiet.png)
Louvre
![Louvre](/media/static/Zaluzje/SolarGaps/Help/lamel.png)
Doboz tartókonzollal
![Doboz tartókonzollal](/media/static/Zaluzje/SolarGaps/Help/kaseta%20z%20montazem.png)

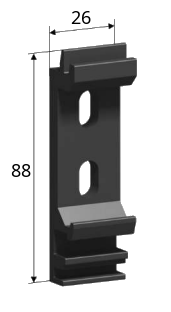

Tartószerkezet
![Tartószerkezet](/media/static/Zaluzje/SolarGaps/Help/uchwyt%20montazowy.png)
Útmutató
(csak R típus)
![Útmutató](/media/static/Zaluzje/SolarGaps/Help/prowadnica%20przekroj.png)
Vezető tartó
(csak R típus)
![Vezető tartó](/media/static/Zaluzje/SolarGaps/Help/uchwyt%20prowadnicy.png)
Dupla vezető tartó
(csak R típus)
![Dupla vezető tartó](/media/static/Zaluzje/SolarGaps/Help/uchwyt%20podwojny%20prowadnicy.png)

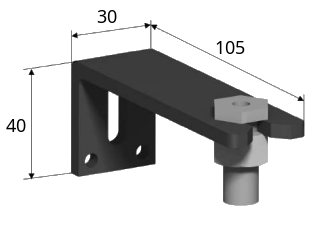

Dróttartó
(csak W típus)
![Dróttartó](/media/static/Zaluzje/SolarGaps/Help/montaz%20linka.png)
Garázskapuk
Mérési útmutató szekcionált garázskapukhoz
A garázskapu tartós és problémamentes működése nem csak a minőségén, hanem a pontos mérésen és a szakszerű beépítésen is múlik. Annak érdekében, hogy az ajtó tökéletesen illeszkedjen a nyíláshoz, a pontos méretek döntő fontosságúak.
Feltétlenül kövesse az alábbi utasításokat.
![Garázskapuk műszaki katalógusa](/media/static/Knall Extra/Bramy garażowe/Helpy/katalog-technniczny-bramy.jpg)

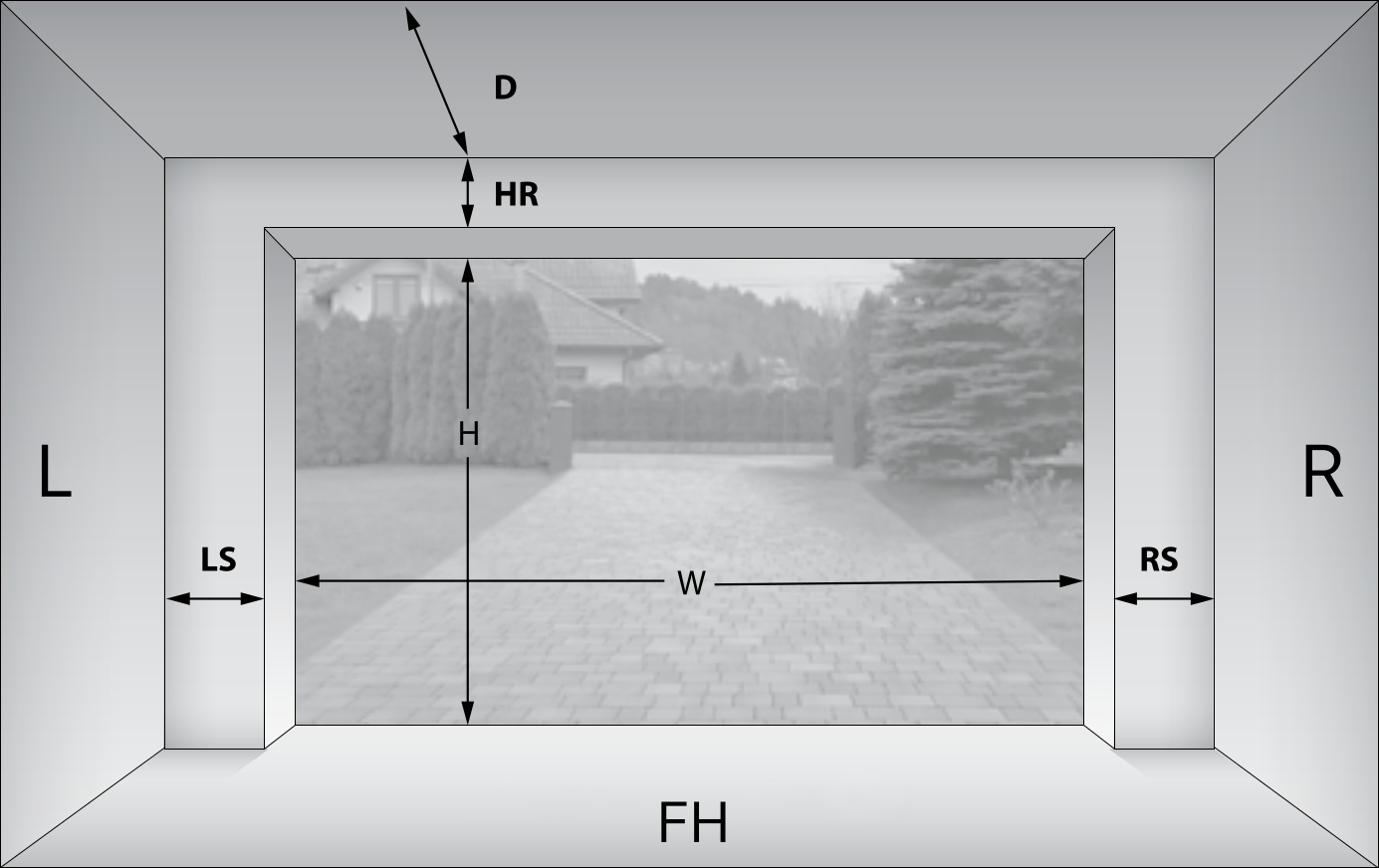

L - Bal, R - Jobb, FH - Végső padlómagasság
- W - WIDTH (A méret) Ez a nyílás szélessége a befejezés után.
- H - MAGASSÁG (B méret) Ez a nyílás magassága a befejezés után.
- LS - bal oldali tartó (oldaltér) minimum 110 mm
- RS - jobb oldali tartó (oldalsó tér) minimum 110 mm
- HR - szemöldök
- D - a garázs mélysége
- • Az ajtó megrendelt szélessége = a garázsbejárat szélessége a befejezés után (W)
- • Az ajtó rendelt magassága = a garázsbejárat magassága a befejezés után (H)
- • Méréseket kell végezni a kész falak és padlók esetében.
- • Ellenőrizze, hogy a tervezett kaputerületen nincs-e olyan akadály, amely akadályozhatja a beépítést vagy annak zavartalan működését (pl. mennyezeti gerendák, csövek, ablakok, garázsba nyíló ajtók).
- • A garázskapu konfigurálásakor a gyártó választja ki a vezetők típusát és a kiegyensúlyozó rendszert:
- - a kiegyenlítő rendszer kiválasztása az ajtó méretétől és súlyától függ
- - a vezetők kiválasztása és a kiegyenlítő rendszer elhelyezése a szemöldök magasságától függ
*Minden méret milliméterben van megadva.
